3.1.2 USB 驱动程序安装

本节介绍了安装 USB 驱动程序的步骤。

  1. 对于 TSWDC155EVM，使用 USB-C 转 USB-A 线缆将 J8 连接到工作站。
  2. 绕过任何 USB 集线器并直接连接到计算机。
  3. 打开 Windows® 设备管理器（如图 4-3 所示），然后在“设备管理器”窗口中右键点击 WestBridge 文件夹，然后选择更新驱动程序 按钮（请参阅图 4-4）。
  4. 在出现的下一个窗口中，选择浏览我的电脑以查找驱动程序。
  5. 然后，在下一个弹出窗口中，选择让我从计算机上的可用驱动程序列表中选取。
  6. 在弹出窗口中，点击从磁盘安装 并导航至：
    1. C:\Program Files\Texas Instruments\ADS92xx\bin\proj_lib\Sparrow\Bootloader

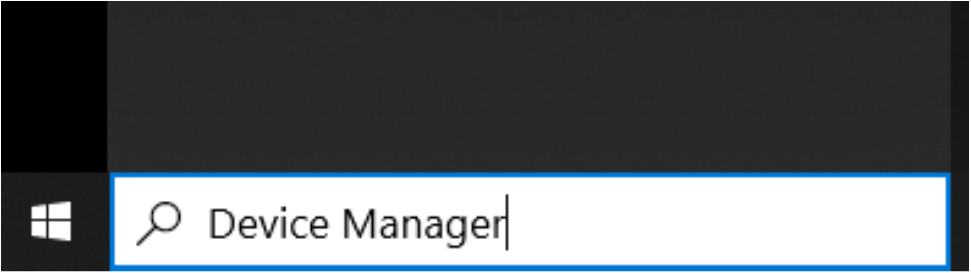

GUID-20221027-SS0I-N950-WDC6-TSZL3RSGGRG3-low.png图 3-3 打开设备管理器

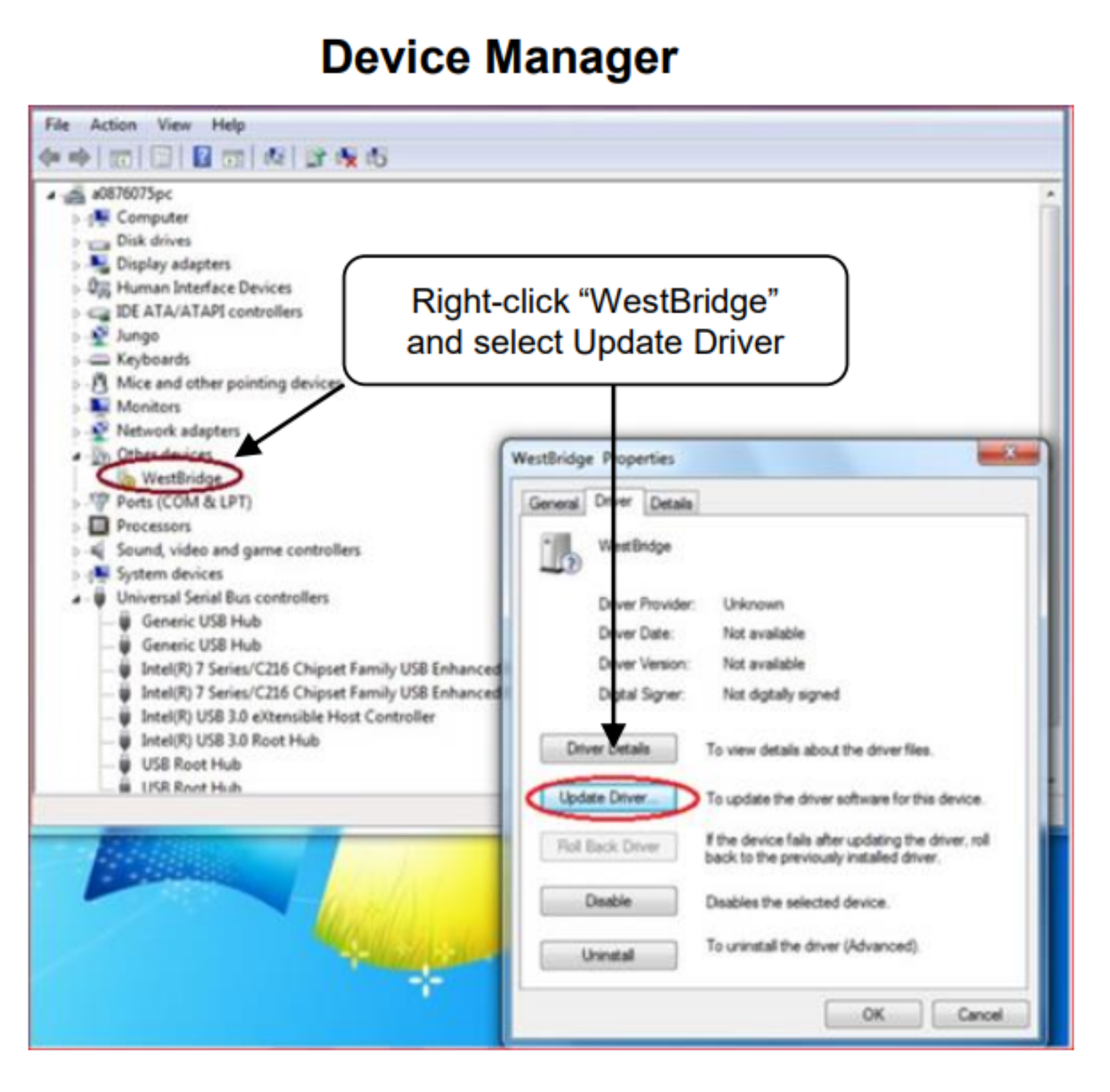

GUID-20221027-SS0I-VBGD-2JMK-HJVR83FZHZDZ-low.png图 3-4 使用设备管理器更新驱动程序
