2.5.5.1 PSRAM

AM263x controlCARD 集线站具有 64Mb PSRAM 存储器器件 (IS67WVEM16EBLL-70BLA1)，该器件连接到 AM263x SoC 的 GPMC0 接口。PSRAM 通过 3.3V 系统电源供电。

注： 闪存通常具有一个复位引脚。TFBGA-48 封装中没有可在 controlCARD 集线站中使用的复位引脚。

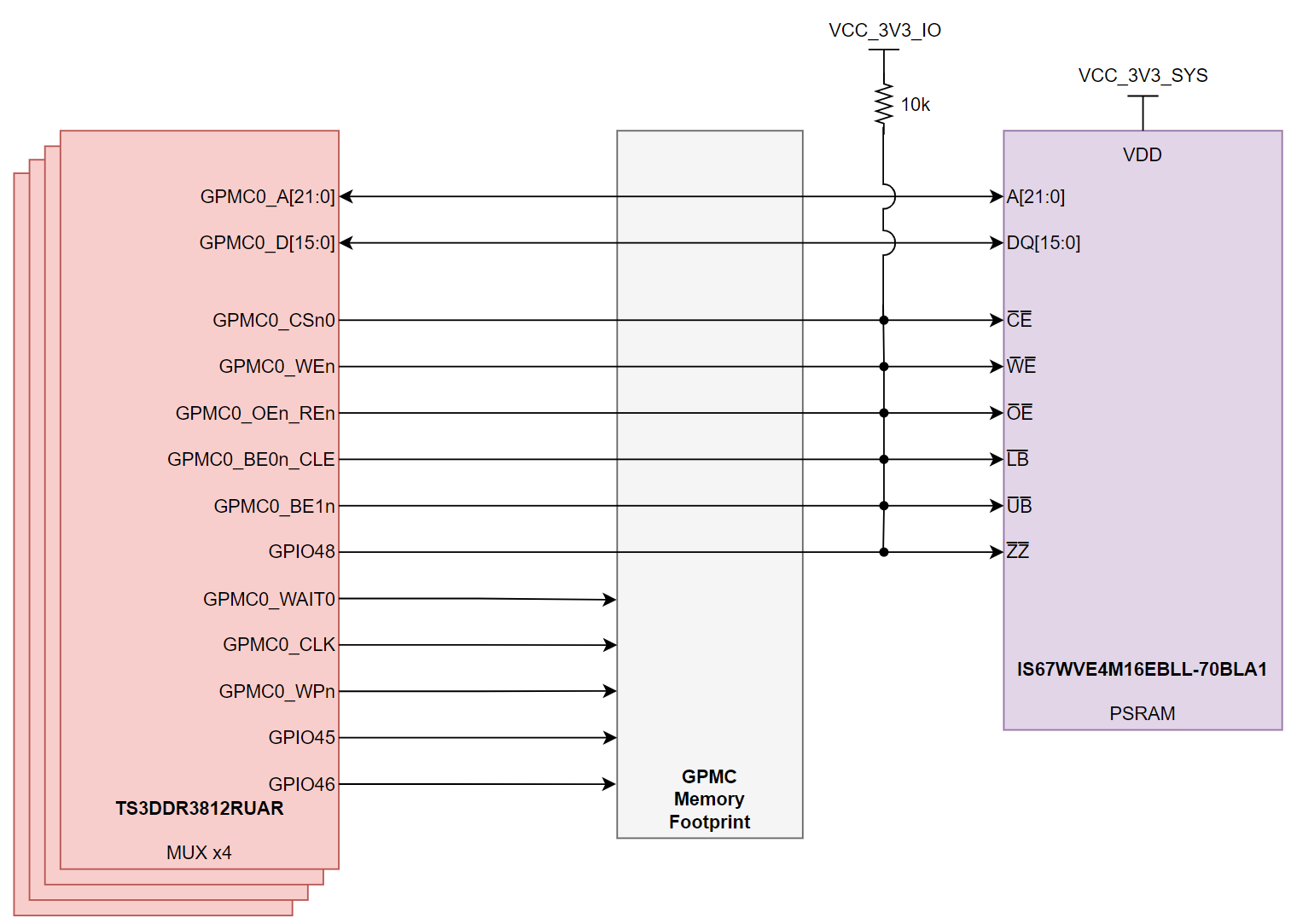

GUID-20230201-SS0I-XNHG-RG7V-4XBH7TQMVHNQ-low.png图 2-12 GPMC-PSRAM 接口

来自 AM263x SoC 的 GPMC 信号通过 HSEC 连接器传递到集线站上。跟踪/GPMC 多路复用方案将 GPMC 信号发送到已安装的 IS67WVEM16EBLL-70BLA1 64Mb PSRAM 模块，用于连接外部存储器器件。有关多路复用器方案运行的详细信息，请参阅表 3-14。

所有选择和使能信号都通过 10kΩ 电阻拉至高电平，从而确保低电平有效信号的功能。

表 2-15 PSRAM 信号说明
AM263x 信号 IS67WVEM16EBLL-70BLA1 64Mb PSRAM 信号
GPMC0_A[21:0] GPMC 地址输出 A[21:0] 地址输入 A[21:0]
GPMC0_AD[15:0] GPMC 数据输入/输出 DQ[15:0] 数据输入/输出 DQ[15:0]
GPMC0_CSn0 GPMC 片选 0（低电平有效） C̅E̅ 芯片使能/选择
GPMC0_WEn GPMC 写入使能（低电平有效） W̅E̅ 写入使能
GPMC0_OEn_REn GPMC 输出使能（低电平有效）或读取使能（低电平有效） O̅E̅ 输出使能
GPMC0_BE0n_CLE GPMC 低字节使能（低电平有效）或命令锁存使能 L̅B̅ 低位字节选择
GPMC0_BE1n GPMC 高字节使能（低电平有效） U̅B̅ 高位字节选择
GPMC0_WAIT0 GPMC 外部等待指示 不适用 不适用
GPMC0_WPn GPMC 闪存写保护（低电平有效） 不适用 不适用
GPIO45 通用 IO 45 不适用 不适用
GPIO46 通用 IO 46 不适用 不适用
GPIO48 通用 IO 48 Z̅Z̅ 睡眠使能
