2.2 电源要求

AM263x controlCARD 集线站采用 5V、3A USB Type-C 输入供电。以下各节介绍了为 AM263x controlCARD 集线站供电的配电网络拓扑，以及配套元件和基准电压。

与 AM263x controlCARD 集线站兼容的电源设计：

  • 使用 USB Type-C 输入时：
    • 具有 USB-C 插座的 5V、3A 电源适配器
    • 具有固定 USB-C 电缆的 5V、3A 电源适配器
    • 具有电力输送分类的 PC USB Type-C 端口
      • Thunderbolt
      • USB 标识后面的电池

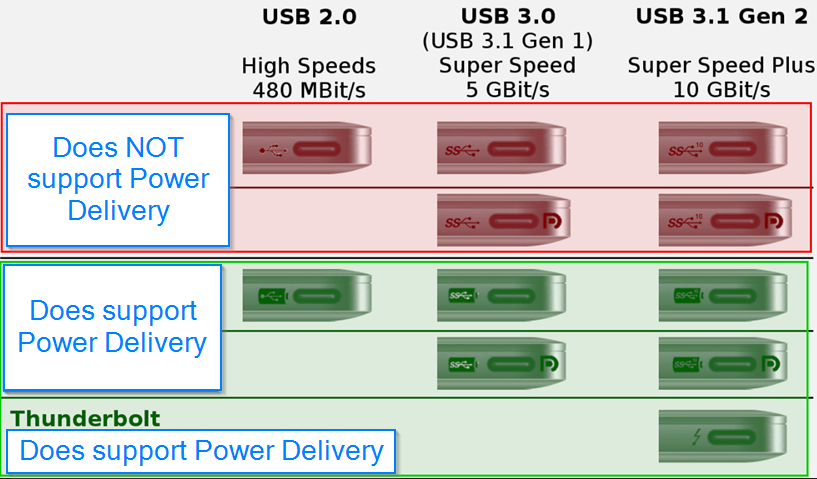

GUID-20221229-SS0I-BW07-4NQG-VT5PQGBW7HKT-low.png图 2-3 USB Type-C 电力输送分级

与 AM263x controlCARD 集线站不兼容的电源设计：

  • 使用 USB Type-C 输入时：
    • 任何 USB 适配器电缆，例如：
      • Type-A 转 Type-C
      • micro-B 转 type-C
      • 直流桶形插孔转 Type-C
    • 具有 USB-C 固定电缆或插座的 5V、1.5A 电源适配器
    • PC USB Type-C 端口无法提供 3A 电流
