2.5.5.2 GPMC 存储器占用空间

AM263x controlCARD 集线站采用 56 引脚 QFN-SMD 封装引脚排列，适用于 AM263x SoC 上 GPMC0 外设。

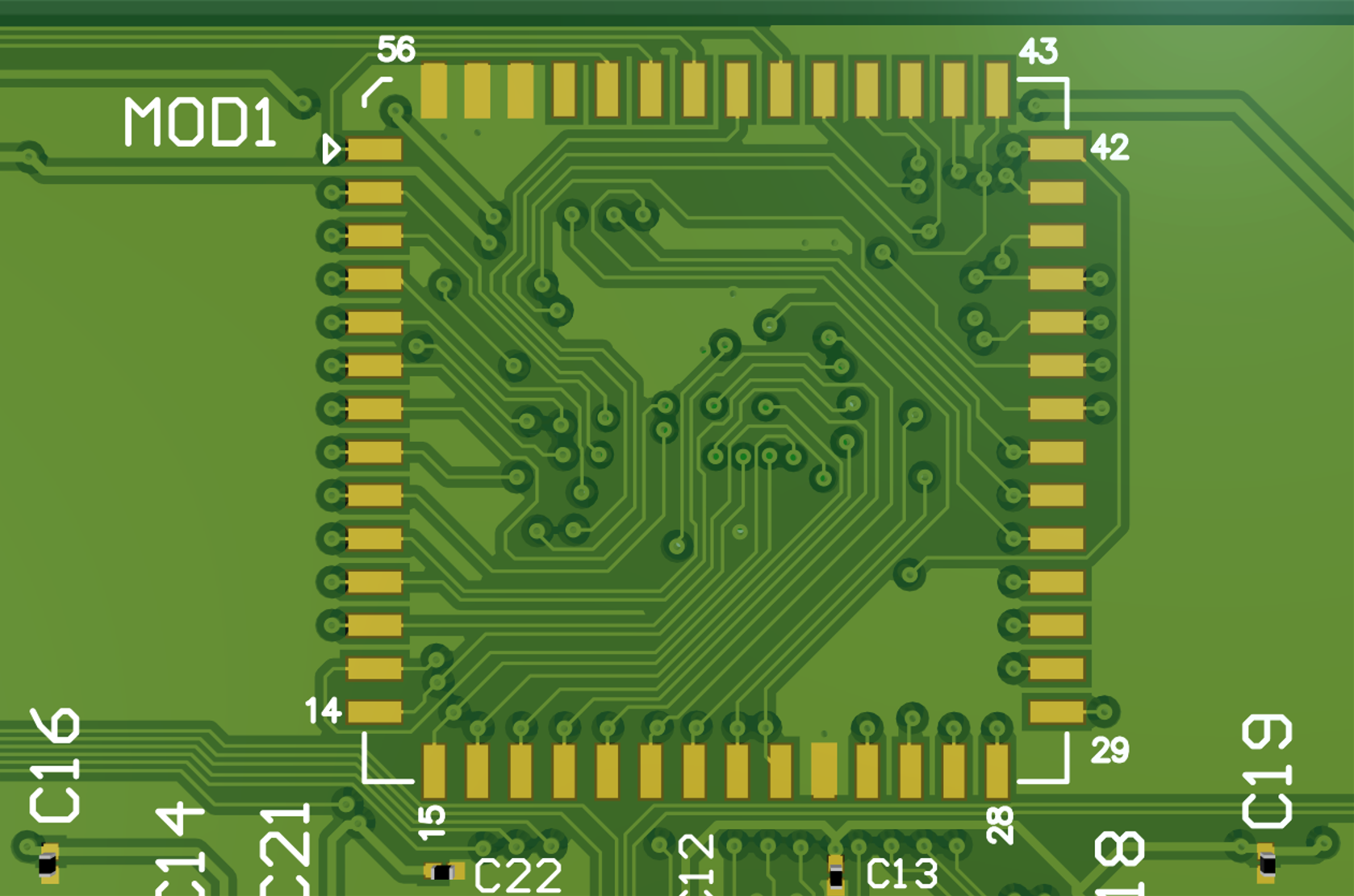

GUID-20230201-SS0I-BWSS-4HWD-QXDXKXRRDV0Z-low.png图 2-13 GPMC 存储器占用空间

可在这个占用空间内焊接具有 AM263x SoC 所支持存储器类型的定制 PCB，从而让用户能够更加灵活地使用不同存储器类型进行开发，并且不会局限于板载 PSRAM 模块。AM263x controlCARD 集线站的设计套件中包括 NOR 闪存 PCB 的参考设计。以下是存储器占用空间的引脚排列。

注： TMDSHSECDOCK-AM263 的修订版 A 需要使用蓝线修复来为 GPMC 占用空间提供 3.3V 电压。该占用空间的引脚 1 和引脚 52 以电气方式连接在一起，但不连接到 3.3V 电源。用蓝线从附近的接头 J23 连接到这些引脚之一，以便为该占用空间提供 3.3V 电压。

表 2-16 GPMC 存储器占用空间引脚排列
引脚 信号 说明
1 VDD_3V3_SYS 3.3V 系统电源
2 GPMC0_A0 GPMC 地址 0 输出。仅用于有效寻址 8 位数据非多路复用存储器
3 GPMC0_A1 A/D 非多路复用模式下为 GPMC 地址 1 输出，A/D 多路复用模式下为地址 17
4 GPMC0_A2 A/D 非多路复用模式下为 GPMC 地址 2 输出，A/D 多路复用模式下为地址 18
5 GPMC0_A3 A/D 非多路复用模式下为 GPMC 地址 3 输出，A/D 多路复用模式下为地址 19
6 GPMC0_A4 A/D 非多路复用模式下为 GPMC 地址 4 输出，A/D 多路复用模式下为地址 20
7 GPMC0_A5 A/D 非多路复用模式下为 GPMC 地址 5 输出，A/D 多路复用模式下为地址 21
8 GPMC0_A6 A/D 非多路复用模式下为 GPMC 地址 6 输出，A/D 多路复用模式下为地址 22
9 GPMC0_A7 A/D 非多路复用模式下为 GPMC 地址 7 输出，A/D 多路复用模式下为地址 23
10 GPMC0_A8 A/D 非多路复用模式下为 GPMC 地址 8 输出，A/D 多路复用模式下为地址 24
11 GPMC0_A9 A/D 非多路复用模式下为 GPMC 地址 9 输出，A/D 多路复用模式下为地址 25
12 GPMC0_A10 A/D 非多路复用模式下为 GPMC 地址 10 输出，A/D 多路复用模式下为地址 26
13 GPMC0_A11 A/D 非多路复用模式下为 GPMC 地址 11 输出，A/D 多路复用模式下未使用
14 GPMC0_A12 A/D 非多路复用模式下为 GPMC 地址 12 输出，A/D 多路复用模式下未使用
15 GPMC0_A13 A/D 非多路复用模式下为 GPMC 地址 13 输出，A/D 多路复用模式下未使用
16 GPMC0_A14 A/D 非多路复用模式下为 GPMC 地址 14 输出，A/D 多路复用模式下未使用
17 GPMC0_A15 A/D 非多路复用模式下为 GPMC 地址 15 输出，A/D 多路复用模式下未使用
18 GPMC0_A16 A/D 非多路复用模式下为 GPMC 地址 16 输出，A/D 多路复用模式下未使用
19 GPMC0_A17 A/D 非多路复用模式下为 GPMC 地址 17 输出，A/D 多路复用模式下未使用
20 GPMC0_A18 A/D 非多路复用模式下为 GPMC 地址 18 输出，A/D 多路复用模式下未使用
21 GPMC0_A19 A/D 非多路复用模式下为 GPMC 地址 19 输出，A/D 多路复用模式下未使用
22 GPMC0_A20 A/D 非多路复用模式下为 GPMC 地址 20 输出，A/D 多路复用模式下未使用
23 GPMC0_A21 A/D 非多路复用模式下为 GPMC 地址 21 输出，A/D 多路复用模式下未使用
24 GND 接地
25 GPMC0_AD0 A/D 非多路复用模式下为 GPMC 数据 0 输入/输出，A/D 多路复用模式下为附加的地址 1 输出
26 GPMC0_AD1 A/D 非多路复用模式下为 GPMC 数据 1 输入/输出，A/D 多路复用模式下为附加的地址 2 输出
27 GPMC0_AD2 A/D 非多路复用模式下为 GPMC 数据 2 输入/输出，A/D 多路复用模式下为附加的地址 3 输出
28 GPMC0_AD3 A/D 非多路复用模式下为 GPMC 数据 3 输入/输出，A/D 多路复用模式下为附加的地址 4 输出
29 GPMC0_AD4 A/D 非多路复用模式下为 GPMC 数据 4 输入/输出，A/D 多路复用模式下为附加的地址 5 输出
30 GPMC0_AD5 A/D 非多路复用模式下为 GPMC 数据 5 输入/输出，A/D 多路复用模式下为附加的地址 6 输出
31 GPMC0_AD6 A/D 非多路复用模式下为 GPMC 数据 6 输入/输出，A/D 多路复用模式下为附加的地址 7 输出
32 GPMC0_AD7 A/D 非多路复用模式下为 GPMC 数据 7 输入/输出，A/D 多路复用模式下为附加的地址 8 输出
33 GPMC0_AD8 A/D 非多路复用模式下为 GPMC 数据 8 输入/输出，A/D 多路复用模式下为附加的地址 9 输出
34 GPMC0_AD9 A/D 非多路复用模式下为 GPMC 数据 9 输入/输出，A/D 多路复用模式下为附加的地址 10 输出
35 GPMC0_AD10 A/D 非多路复用模式下为 GPMC 数据 10 输入/输出，A/D 多路复用模式下为附加的地址 11 输出
36 GPMC0_AD11 A/D 非多路复用模式下为 GPMC 数据 11 输入/输出，A/D 多路复用模式下为附加的地址 12 输出
37 GPMC0_AD12 A/D 非多路复用模式下为 GPMC 数据 12 输入/输出，A/D 多路复用模式下为附加的地址 13 输出
38 GPMC0_AD13 A/D 非多路复用模式下为 GPMC 数据 13 输入/输出，A/D 多路复用模式下为附加的地址 14 输出
39 GPMC0_AD14 A/D 非多路复用模式下为 GPMC 数据 14 输入/输出，A/D 多路复用模式下为附加的地址 15 输出
40 GPMC0_AD15 A/D 非多路复用模式下为 GPMC 数据 15 输入/输出，A/D 多路复用模式下为附加的地址 16 输出
41 GPMC0_OEN_REN GPMC 输出使能（低电平有效）或读取使能（低电平有效）
42 GPMC0_WEN GPMC 写入使能（低电平有效）
43 GPMC0_BE0N_CLE GPMC 低字节使能（低电平有效）或命令锁存使能
44 GPMC0_BE1 GPMC 高字节使能（低电平有效）
45 GPMC0_CSN0 GPMC 片选 0（低电平有效）
46 GPMC0_WPN GPMC 闪存写保护（低电平有效）
47 GPMC0_WAIT0 GPMC 外部等待指示
48 GPIO45 通用输入/输出
49 GPIO48 通用输入/输出
50 GPIO46 通用输入/输出
51 GPMC0_CLK GPMC 时钟
52 VDD_3V3_SYS 3.3V 系统电源
53 NC -
54 GND 接地
55 GND 接地
56 GND 接地
