3.4 使用 eZ-FET 对板载 MSP430FR2355 进行编程

MSP430FR2355 LaunchPad 上的 eZ-FET 调试探针使用 Spy-Bi-Wire JTAG 接口对 MCF8329EVM 上的 MSP430FR2355 MCU 进行编程。有关包含板载 eZ-FET 调试探针的 MSP430 LaunchPad，请参阅 MSP430 LaunchPad 开发套件。

  1. 从 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳线。
  2. 将 GND、3V3、SBWTDIO 和 SBWTCK 信号 LaunchPad eZ-FET 侧的顶部引脚连接到 MCF8329EVM 的 J7 上的相应引脚，如表 4-1 和图 4-3 所示。
  3. 将 Micro-USB 电缆连接到 MSP430 LaunchPad 和 PC。
  4. 点击“Build Project”图标或按 CTRL + B，确保成功构建工程。如有需要，从控制台接受所有更新
  5. 点击“Debug Project”（调试项目）以设置调试会话，然后按“Play” （播放）按钮运行代码。
  6. 停止调试会话，关闭 Code Composer Studio，断开 Spy-Bi-Wire 跳线，并从 MSP430 LaunchPad 上拔下 Micro-USB 电缆。
表 3-1 对 MSP430FR2355 进行编程所需的 Spy-Bi-Wire 接口
MSP430 LaunchPad（eZ-FET 调试探针侧）(J101)MCF8329EVM 4 引脚 Spy-Bi-Wire 接头 (J7)
GNDGND
3V33V3
SBWTDIOSBWTDIO
SBWTCKSBWTCK

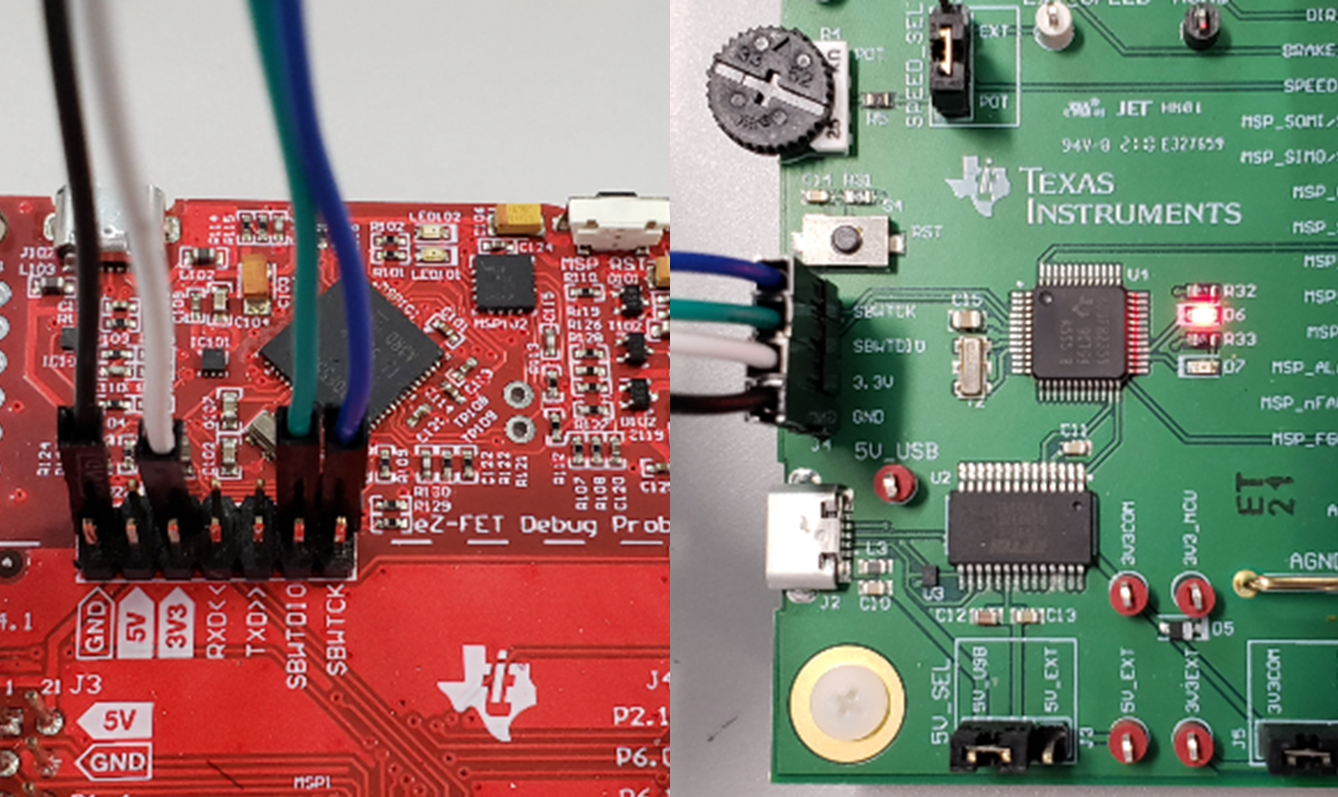

GUID-20210831-SS0I-WR1C-MCVH-HLKXHMDC93DK-low.png图 3-3 MSP430 LaunchPad eZ-FET 调试探针连接到 MSP430FR2355
