4.2 SYSREF 生成

SYSREF 生成电路包括 SYSREF 预分频器和后分频器、脉冲量可编程的脉冲发生器和中继器模式旁路。SYSREF 发生器模式将 SYSREF 信号重新定时到输出时钟，验证 SYSREF 输出是否接近具有默认延迟设置的时钟输出的下降沿。中继器模式时序仅由器件的传播延迟决定。

要激活 SYSREF 生成电路，必须满足以下条件：

  • SRREQ_MODE 字段必须设置为 SYSREFREQ 模式。
  • SYSREF_MODE 字段必须设置为适当的条件：连续、脉冲发生器或中继器。
  • 在发生器模式（连续或脉冲发生器）下，必须验证 FINTERPOLATOR % FSYSREF = 0。
  • 必须针对生成器或中继器模式正确配置 SYSREF_DLY_BYP 字段（每当设置 SYSREF_MODE 时，GUI 自动设置条件通常会验证这一点）。
  • SRREQ_VCM 字段必须设置为直流耦合模式才能实现连续或脉冲发生器输出。在中继器模式输出中，SYSREF 输入可以是交流或直流耦合，并且必须相应地设置 SRREQ_VCM。
  • 对于连续模式，必须在 SYSREFREQ 引脚上连续看到高电平信号。对于脉冲发生器模式，必须在 SYSREFREQ 引脚上看到低电平到高电平的转换才能触发脉冲发生器。对于中继器模式，输出遵循输入状态。

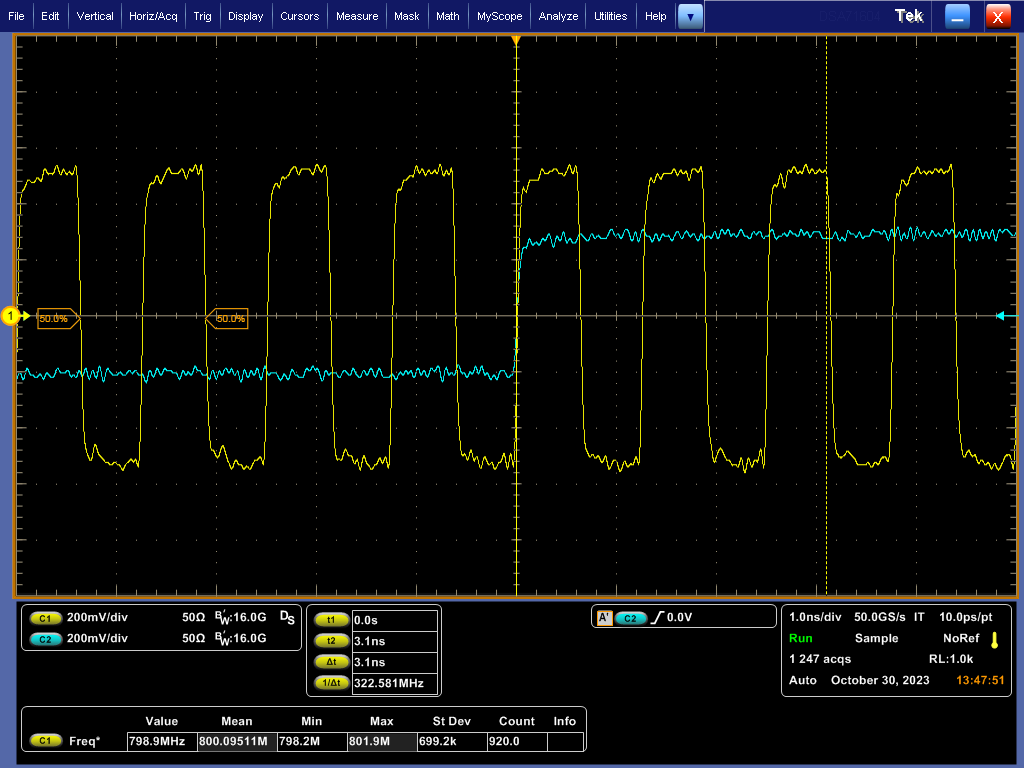

GUID-20231114-SS0I-BBLJ-KNBG-DZCC7TXX6Q0S-low.png图 4-5 具有 10MHz SYSREF 的 800MHz 缓冲器模式
