3.3.2 TCD_PHYL_INTF_UARTTRANSDELAY

要确定 t2 时间，应观察 CQ 线上 UART 帧的上升沿，以便测量从一个帧到下一个帧之间的时间。然后，减去传输 11 位的时间，以便仅保留两个帧之间的时间。该时间可以介于 0 和位时间的 3 倍之间。对于 COM3，允许的最大时间为 13µs。

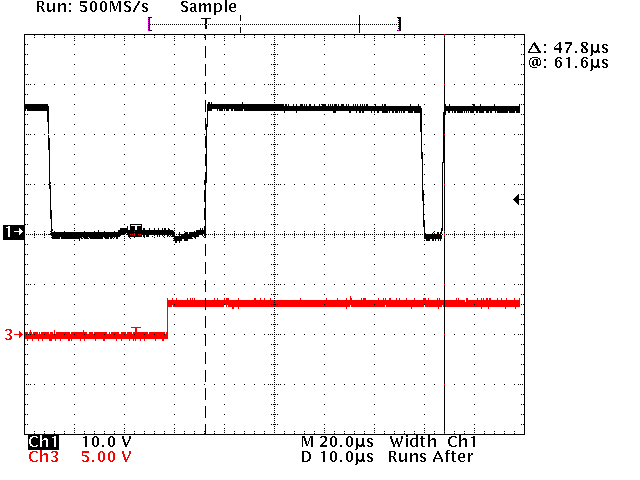

TIDA-010263 t2 测量，第一个器件响应起始位到第二个起始位转换
黑色 = C/Q 线，红色 = TIOL112 使能信号
图 3-19 t2 测量，第一个器件响应起始位到第二个起始位转换
方程式 1. 47.8µs – 11 × 4.34µs = 0.06µs, this equals 0.01 TBIT

由于通过直接存储器存取 (DMA) 自动重新加载 UART 发送缓冲器，因此 t2 时间应该会非常短。测量结果受测量的时间分辨率所限制。
