3.4.3.6 AM64x/AM243x 电源

AM64x/AM243x 的内核电压可由 0.75V、0.8V 或 0.85V 电压源提供，具体取决于电源优化要求。当 SoC 内核电压 (VDD_CORE)、SoC 阵列内核电压 (VDDR_CORE) 以及其他阵列内核电压（VDDA_0P85_SERDES0_C、VDDA_0P85_SERDES0、VDDA_0P85_USB0、VDD_DLL_MMC0、VDD_MMC0）为 0.85V 时，TI 建议使用单电压源。如果要求 SoC 内核电压为 0.75V 或 0.8V，并且要求 SoC 阵列内核电压以及其他阵列内核电压为 0.85V，则需要分别采用单独的电压源来提供 SoC 内核电压和 SoC 阵列内核电压。

此 EVM 可以进行配置以为 SoC 内核电压、SOC 阵列内核电压和其他阵列内核电压提供单个电压源或不同的电压源，具体取决于相应要求。这可以通过放置电阻器来配置，如图 3-9 中所述。

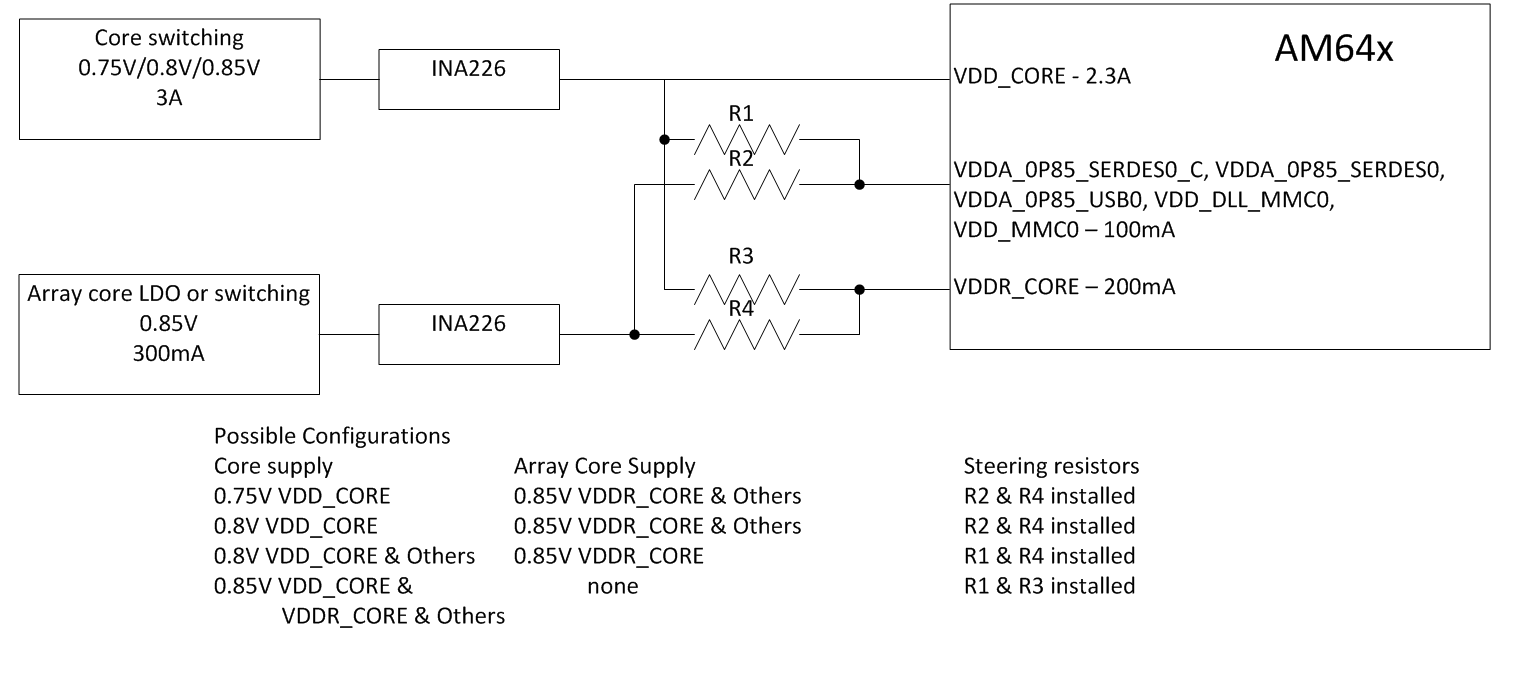

TMDS243EVM TMDS64EVM AM64x/AM243x 内核电源和阵列内核电源选项图 3-9 AM64x/AM243x 内核电源和阵列内核电源选项
注：
  • PROC101x-001 BOM 型号采用 AM6442 并需要为 VDD_CORE 提供 0.75V 电压源，而为 VDDR_CORE 提供 0.85V 电压源。在此型号中，默认会安装 R2 和 R4，并且将 VDD_CORE 电源 (U25) 设置为采用 0.75V 工作。
  • PROC101x-002 BOM 型号采用 AM2434 并需要为 VDD_CORE 和 VDDR_CORE 提供 0.85V。在此型号中，默认会安装 R1 和 R3，并且将 VDD_CORE 电源 (U25) 设置为采用 0.85V 工作。

SoC 具有多个不同的 IO 组。每个 IO 组由特定电源供电，如表 3-6 所示。

表 3-6 SoC 电源
SI 编号电源SoC 电源轨IO 电源组电源
1VDDA_COREVDDA_0P85_SERDES0SERDES00.85
VDDA_0P85_SERDES0_C0.85
VDDA_0P85_USB0USB00.85
VDD_MMC0MMC00.85
2SoC_DVDD3V3VDDS_MCUMCU3.3
VDDA_3P3_USB0USB03.3
VDDSHV0通用3.3
VDDSHV1PRG03.3
VDDSHV2PRG13.3
VDDSHV3GPMC3.3
3VDDA_1V8_MCUVDDA_MCUMCU1.8
4VDDA_MCU_ADCVDDA_ADCADC01.8
5VDDA_1V8_SERDESVDDA_1P8_SERDES0SERDES01.8
6VDDA_1V8_USB0VDDA_1P8_USB0USB01.8
7VDDA_1V8VDDS_OSCOSC01.8
VDDA_TEMP_0/11.8
VDDA_PLL_0/1/21.8
8VDD_DDR4VDDS_DDRDDR01.2
VDDS_DDR_C1.2
9SOC_DVDD1V8VDDSHV4闪存1.8
VDDS_MMC0MMC01.8
10VDDSHV_SD_IOVDDSHV5MMC11.8
