2.3 LED 指示灯

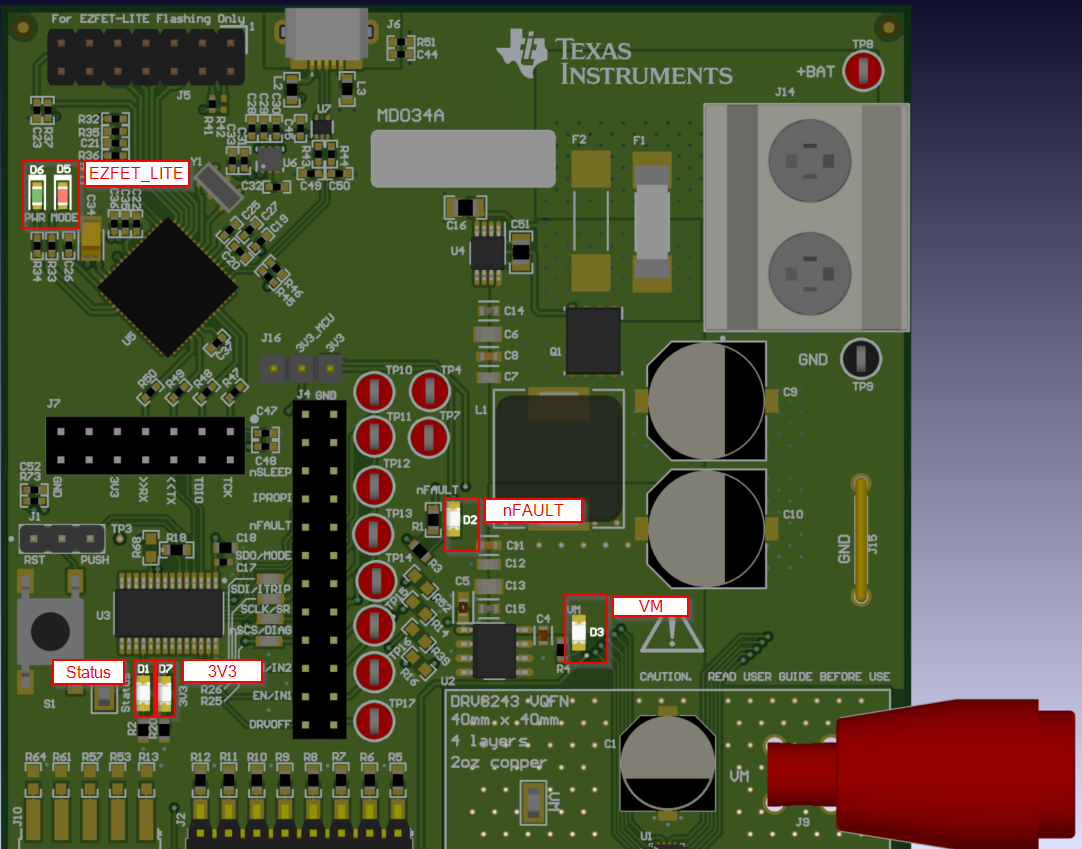

图 2-7 展示了 EVM 上每个 LED 指示灯的物理位置。该系列中的所有 EVM 采用相同的布局。

DRV8243S-Q1EVM, DRV8243H-Q1EVM, DRV8244S-Q1EVM, DRV8244H-Q1EVM, DRV8245S-Q1EVM EVM LED 指示器图 2-7 EVM LED 指示器

有关 EVM 上每个 LED 的说明，请参阅 表 2-3。

表 2-3 EVM LED 指示灯及其功能
位号标签说明
D1状态

指示 MCU 执行和 DRV 状态。

闪烁频率约为 0.1Hz：DRV 处于睡眠模式

闪烁频率约为 1Hz：DRV 就绪，输出被禁用

持续亮起：DRV 输出被启用/激活

与 nFAULT 交替点亮：MCU 中止异常

此 LED 可能会持续闪烁，直至 VM 电源打开。

D2nFAULT指示故障情况。正常情况下熄灭。当 MCU 激活或按下 RESET 时，短暂看到此 LED 闪烁是正常现象。
D3VMVM 电源指示灯。通常，如果电源连接到 +BAT 输入，指示灯会亮起。
D5模式EZFET_LITE 模式指示灯。在 GUI 控制期间正常情况下亮起。使用 JTAG 接口时亮起/闪烁。
D6PWREZFET_LITE 电源指示灯（必须激活才能进行 GUI 控制）。
D73V3MCU 3.3V（必须激活才能进行 GUI 控制）。
