10.10 监视器

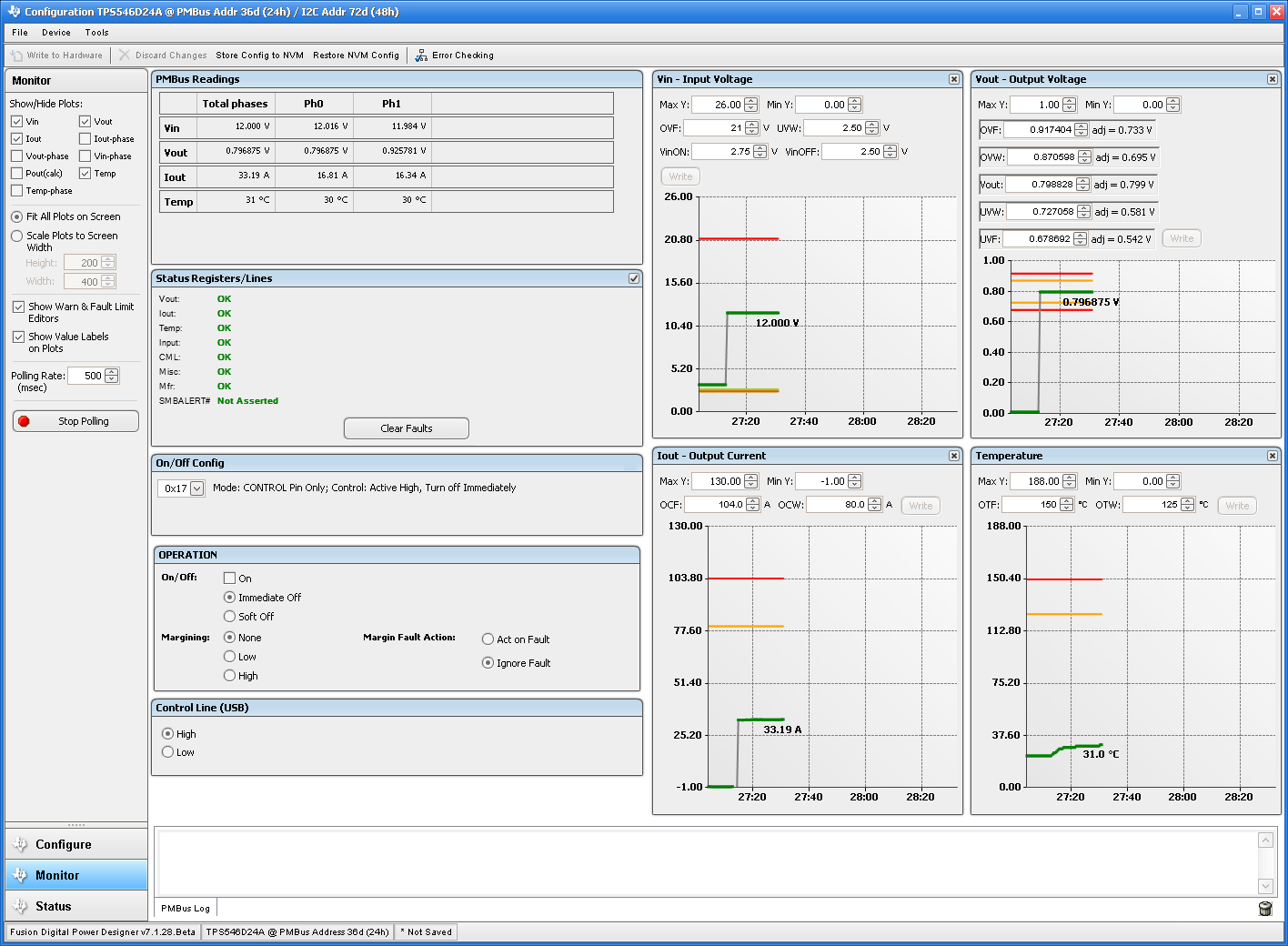

选择 Monitor 屏幕（图 10-10）后，屏幕会改为显示由器件测量的参数的实时数据。此屏幕提供对下述内容的访问：

  • Vout、Iout、Vin、Pout 和 Temperature 的图表
  • Start and Stop Polling 可以打开或关闭数据的实时显示
  • 快速访问 On/Off Config
  • 控制引脚激活和 OPERATION 命令
  • 裕度控制
  • 清除故障：选择 Clear Faults 即可清除之前的所有故障标志。

当两个器件堆叠在一起时，Iout 读数是这两个器件支持的总负载。还有一个 Iout 显示每个相位的电流。

GUID-03BF2730-C0BC-4839-84C3-D25B49C869CB-low.png图 10-10 监视器屏幕
