6.1 连接硬件

安装软件后，按照图 6-1 所示连接 EVM：

  1. 将 PHI 的 P2 物理连接至 ADS127L11EVM 的 J1。安装螺钉以确保牢固连接。
  2. 首先将 PHI 上的 USB 连接到计算机。
    1. PHI 上的 LED D5 亮起，表示 PHI 已通电。
    2. PHI 上的 LED D1 和 D2 开始闪烁，表示 PHI 已启动并与 PC 通信；图 6-1 显示了生成的 LED 指示灯。
  3. 按照图 6-2 所示启动软件 GUI。当 FPGA 固件加载到 PHI 上时，您会注意到 LED 缓慢闪烁。此加载需要几秒钟时间，然后 AVDD 和 DVDD 电源将接通。
  4. 连接信号发生器。输入范围为 0V 至 5V。施加的常见输入信号是 4.9VPP 信号，失调电压为 2.5V。该信号调整为刚好低于满量程以避免削波。

图 6-1 将硬件连接到 ADS127L11

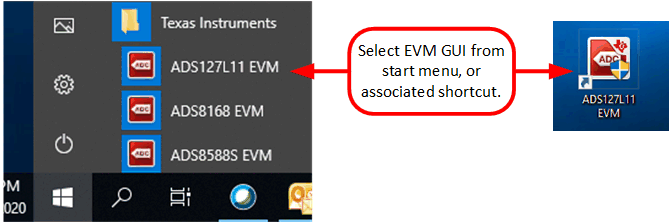

GUID-C23C9BE0-1439-415C-B74E-374D558BB7AC-low.gif图 6-2 启动 EVM GUI 软件
