3.1 串行接口 (SPI)

ADS127L11 ADC 在模式 1（CPOL = 0，CPHA = 1）中使用 SPI 串行通信。由于串行时钟 (SCLK) 频率可高达 40MHz，ADS127L11 EVM 在 SPI 信号之间提供 10Ω 电阻以帮助实现信号完整性。通常，在高速 SPI 通信中，快速信号边沿会导致过冲；这些 10Ω 电阻会减慢信号边沿速率，以更大限度减少信号过冲。J2 提供测试点来测量数字信号。

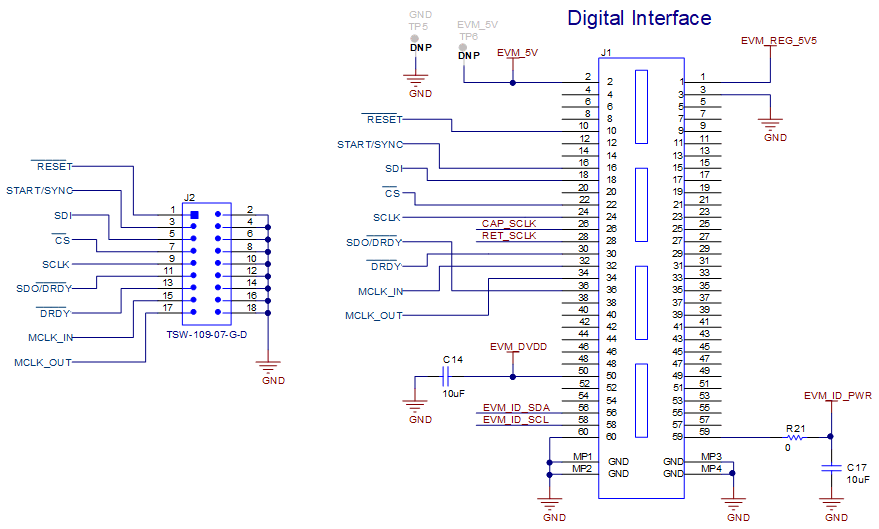

GUID-26DFB47C-509B-40CA-A233-76D786D36C07-low.gif图 3-1 与 PHI 和测试点上数字信号的连接
