1.2.6 环路响应测量

可通过略微改变电路来测量环路响应。首先，在 PCB 背面 R9 处的垫片上安装一个 10Ω 电阻器。将这些电阻器垫隔开以能够安装 0603 大小的电阻器。接下来，切断引脚 3 和 C2 上过孔之间顶层的一小段迹线。图 1-1 展示了此更改。完成这些更改后，交流信号（建议使用 10mV 峰-峰值幅度）通过所添加的 10Ω 电阻器注入控制环路。图 4-2 展示了此测试的结果。

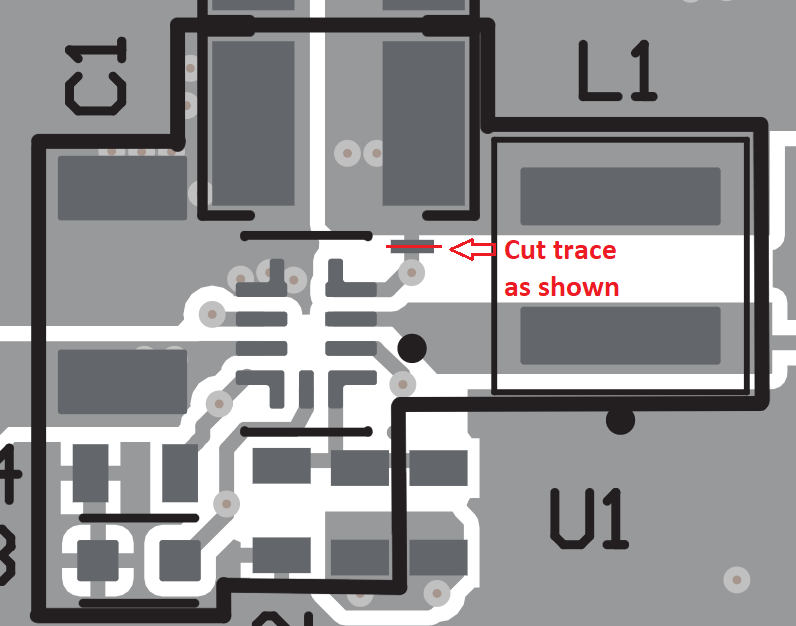

GUID-0BD0C9EE-BEF1-4E8E-86FD-4C9FD6003C1D-low.png图 1-1 环路响应测量修改（顶层）
