4 测量

测试数据可在 LP87702K-Q1 的具有诊断功能的 LP87702-Q1 双路降压转换器和 5V 升压转换器数据表第 8.2.4 节“应用曲线”中找到。前置稳压器的类似数据可在 LM61460-Q1 汽车类 3V 至 36V、6A、低 EMI 同步降压转换器数据表第 9.2.3 节“应用曲线”中找到。

该节提供了此电源树在特定条件下有关 LP87702K-Q1 效率的其他基准测试数据。图 4-1、图 4-2 和图 4-3 展示了 LP87702K-Q1 的效率测量结果。

GUID-E8AA9598-0DAA-4C89-96A1-3A4EF07425C1-low.gif图 4-1 LP87702K-Q1 降压效率（VOUT = 1.8V，VIN = 3.3V，25°C）
GUID-D02F4A88-BADB-4936-BDAA-0848EA4B829E-low.gif图 4-3 LP87702K-Q1 升压效率（VOUT = 5.0V，VIN = 3.3V，25°C）

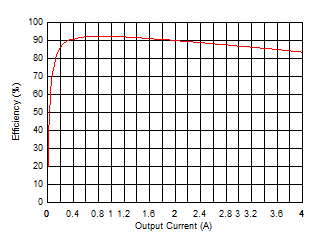

GUID-95880BB4-D604-4567-99C5-83D1387DDA31-low.gif图 4-5 TPS62811-Q1 效率（VOUT = 1.2V，VIN = 3.3V，fsw = 2.25MHz，25°C）
GUID-997FC92E-4720-4B50-91BF-5133CA77562E-low.gif图 4-2 LP87702K-Q1 降压效率（VOUT = 1.0V，VIN = 3.3V，25°C）
GUID-914863DB-2453-4C04-807E-2F2368C4C791-low.gif图 4-4 LM61460-Q1 效率（VOUT = 3.3V，fsw = 2.1MHz，25°C）
