6.1 为 I2S 输出配置音频串行总线

TLV320ADCx120 具有高度灵活的音频串行总线，可配置为实现多种数据格式。默认格式为 TDM，但可以使用 GUI 将数据格式更改为 I2S。本节介绍了如何配置 TLV320ADCx120EVM，以在 16 位和 48kHz 时将 2 通道 I2S 输出到 USB 音频。如Topic Link Label6所述，为 USB 音频配置 AC-MB。如图 6-6 所示，选择音频串行总线选项卡。

GUID-BC686975-C3B9-452F-B96D-A01B0DD49AF9-low.gif图 6-6 音频串行总线选项卡

在 ASI 格式配置窗格（如图 6-7 所示）中，将协议格式更改为 I2S，将字长更改为 16 位。

GUID-7EE041D6-CDCD-46D4-93BA-1F6965F48D54-low.gif图 6-7 ASI 格式配置

当在 GUI 中将协议格式更改为 I2S 时，AC-MB 上的 USB 音频处理器也会将音频格式更改为 I2S。GUI 读取 ASI 状态寄存器（第 0 页寄存器 0x15），同时提供检测到的采样率以及 BCLK 与 FSYNC 比率。通过点击时钟监视器窗格中的 Read （读取）按钮（如图 6-8 所示），也可以在音频串行总线选项卡中手动读取 ASI 状态寄存器。

GUID-92320E50-1681-40E3-809F-6208B1106234-low.gif图 6-8 时钟监控器窗格

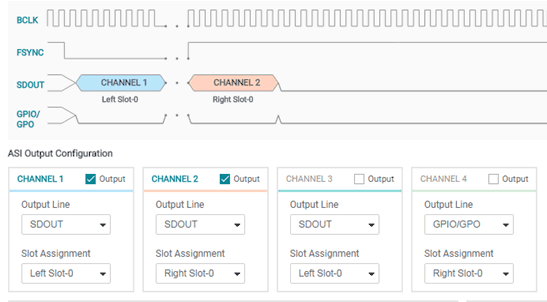

对于通道 1，默认分配的插槽为左插槽 0，对于通道 2，默认分配的插槽为左插槽 1。如图 6-9 所示，将为通道 2 分配的插槽更改为右插槽 0。窗口顶部的图表将更新以显示所选的数据格式和插槽。

GUID-76BF5CB2-F503-4E79-939F-E1A9F0E7592F-low.gif图 6-9 通道输出配置和图表

在 I2S 模式下，AC-MB USB 音频当前对于每根数据线仅支持两个通道，而 BCLK 与 FSYNC 比率固定为 64。EVM 现在可以与所选音频录制程序一同使用了。
