2.1.1.1 USB

串行接口时钟和数据由 USB 接口提供。采样率和格式由操作系统上的 USB 音频类驱动程序确定。USB 音频接口的默认设置为 32 位帧大小、48kHz 采样率、BCLK 和 FSYNC 比率为 256，格式为时分多路复用 (TDM)。

操作系统将 AC-MB 检测为音频器件，其名称为 TI USB Audio UAC2.0。图 2-2 展示了 USB 工作模式的 AC-MB 音频设置。

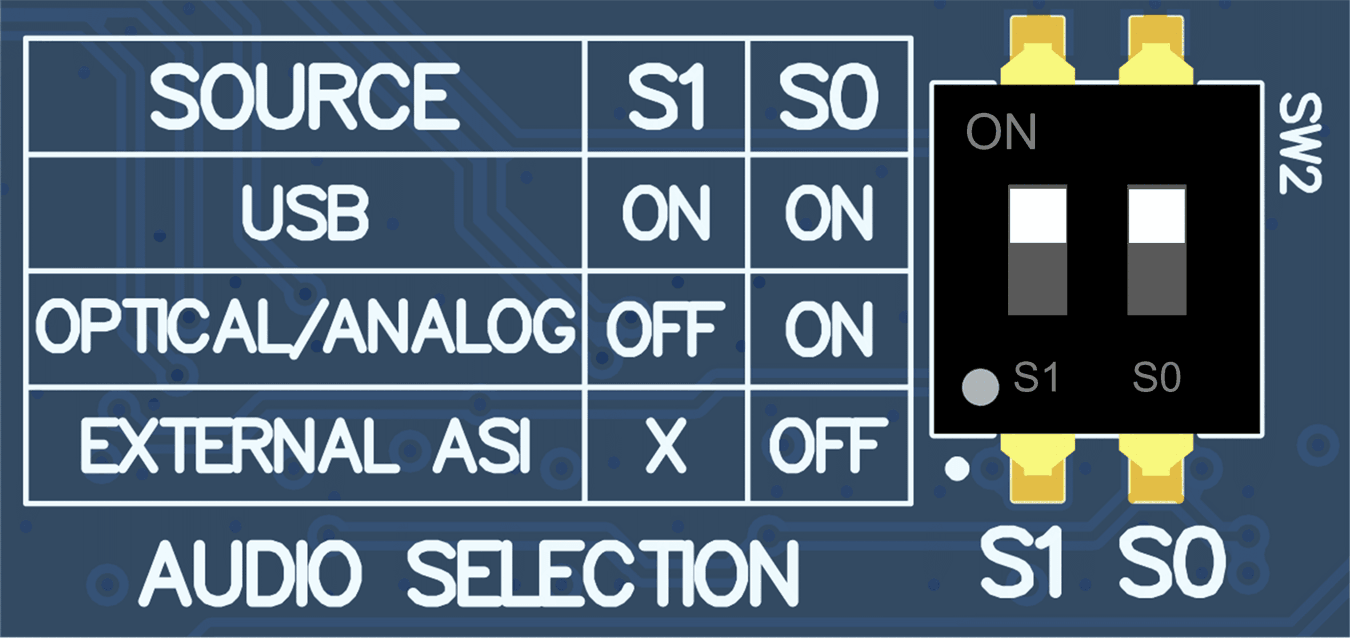

GUID-77209C78-6732-49E3-8CE6-A7535A73E5CC-low.png图 2-2 AC-MB USB 音频设置
