2.1.1.3 外部

在此模式下，评估板的音频串行接口时钟通过连接器 J7 从外部源提供。通过这一架构，可以使用外部系统与评估板进行通信，此类外部系统包括不同的主机处理器或测试设备（例如，Audio Precision PSIA）。从 USB 接口和 PCM9211 生成的时钟使用此设置进行隔离。图 2-4 显示了外部工作模式下的 AC-MB 音频设置。

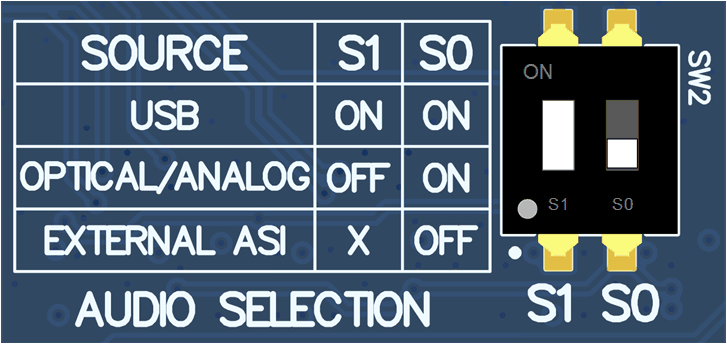

GUID-20201215-CA0I-QGP1-1R48-MKGPS0MX340C-low.gif图 2-4 AC-MB 外部音频设置

图 2-4 显示了如何连接外部音频接口，顶部一排用于连接信号，底部一排用于接地。

GUID-20201215-CA0I-QQBN-GTPM-65F8NXFSPFVQ-low.gif图 2-5 AC-MB 与外部音频串行接口的连接.
