2.1.1 音频串行接口设置

AC-MB 通过通用串行总线 (USB)、光学、立体声插孔和外部音频串行接口 (ASI) 接头向评估模块提供数字音频数字信号。图 2-1 展示了 AC-MB 上 ASI 布线的方框图。

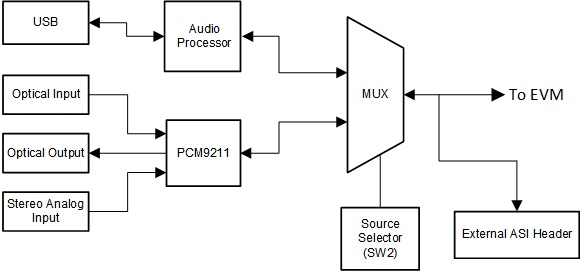

GUID-011369CA-CEC4-4F3A-9110-16881825AFFB-low.gif图 2-1 AC-MB 音频串行接口布线

AC-MB 上的开关 SW2 选择连接了 TLV320ADCx120EVB 的音频串行总线。在开关 SW2 旁边，有一个 AC-MB 的快速参考表，用于识别音频串行接口源选项和开关设置。AC-MB 充当音频串行接口的主器件，具有三种不同的工作模式：USB，光学或模拟，或外部 ASI。
