4.6 更换 ADC 后更新 EEPROM

如Topic Link Label1所述，ADS704X-5XEVM 可以支持表 1-2 中所示的 14 种不同 ADC 的操作。有关更换单端输入 ADC 所需的硬件修改的信息，请参阅Topic Link Label2.1.1；有关更换差分输入 ADC 所需的硬件修改的信息，请参阅Topic Link Label2.1.2。

硬件修改后，更新 EEPROM，使 GUI 反映 EVM 上新安装的器件。按照以下步骤从 ADS704X-5XEVM GUI 更新 EEPROM：

  1. 按下最靠近 WR_EN 丝印文本的开关，将开关 S1 设置为写使能（参阅图 2-1）
  2. 在 GUI 左上角的菜单中导航到 Tools → Load EEPROM
  3. 在图 4-6 所示的弹出窗口中，为 ADC A（U3 或 U8）和 ADC B（U5 或 U9）选择合适的器件
    1. ADC A 对应单端输入路径，ADC B 对应差分输入路径
  4. 点击弹出窗口中的 Load EEPROM 按钮
  5. 通过查看 GUI 左上角的 ADC 名称、GUI 右上角支持的器件和 Active Device 下拉菜单，验证 EEPROM 加载是否正确（参阅图 4-7）
    1. 在此示例中，ADC A 从 ADS7049-Q1 更改为 ADS7040，ADC B 从 ADS7047 更改为 ADS7044
  6. 按下最靠近 WR_DIS 丝印文本的开关，将开关 S1 设置为写禁用（参阅图 2-1）

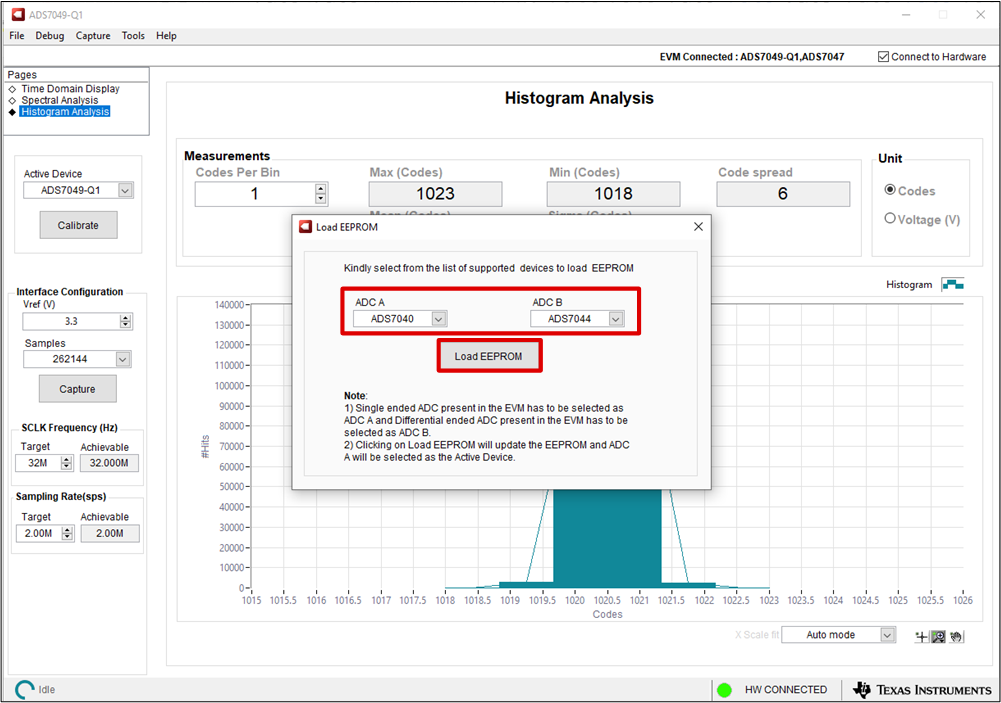

GUID-20211018-SS0I-RKR7-4CJD-TSZS5VJBGTNZ-low.png图 4-6 选择 ADC 和加载 EEPROM

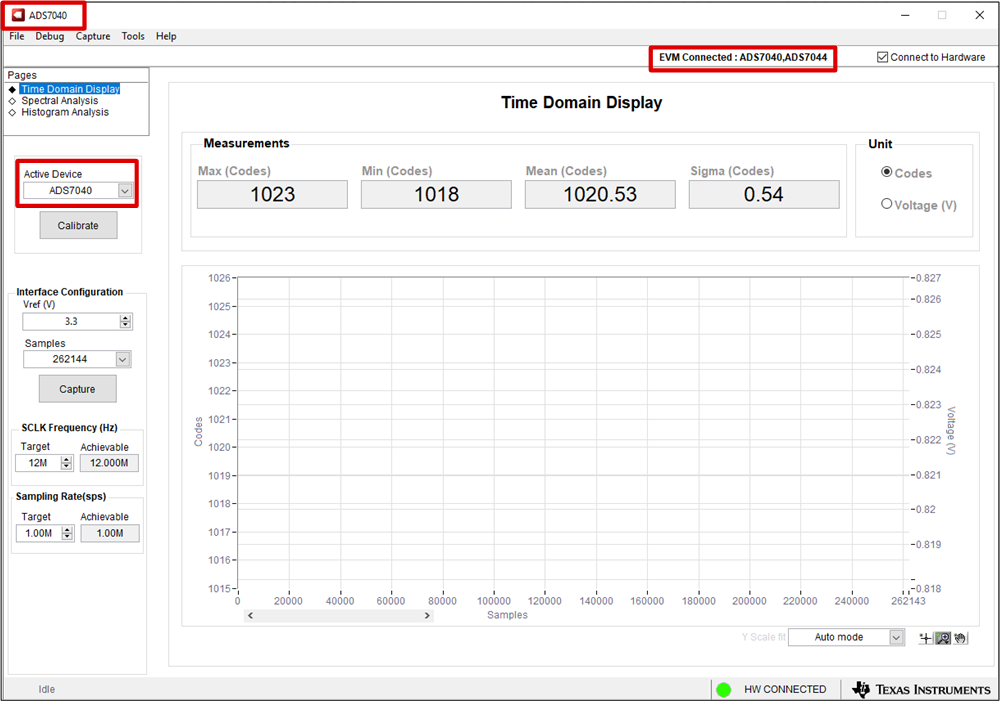

GUID-20211018-SS0I-B4TX-GKKL-PQ20XBZ9RR98-low.png图 4-7 EEPROM 成功更新后的 GUI 主屏幕
