4.2 用于 ADC 控制的 EVM GUI 全局设置

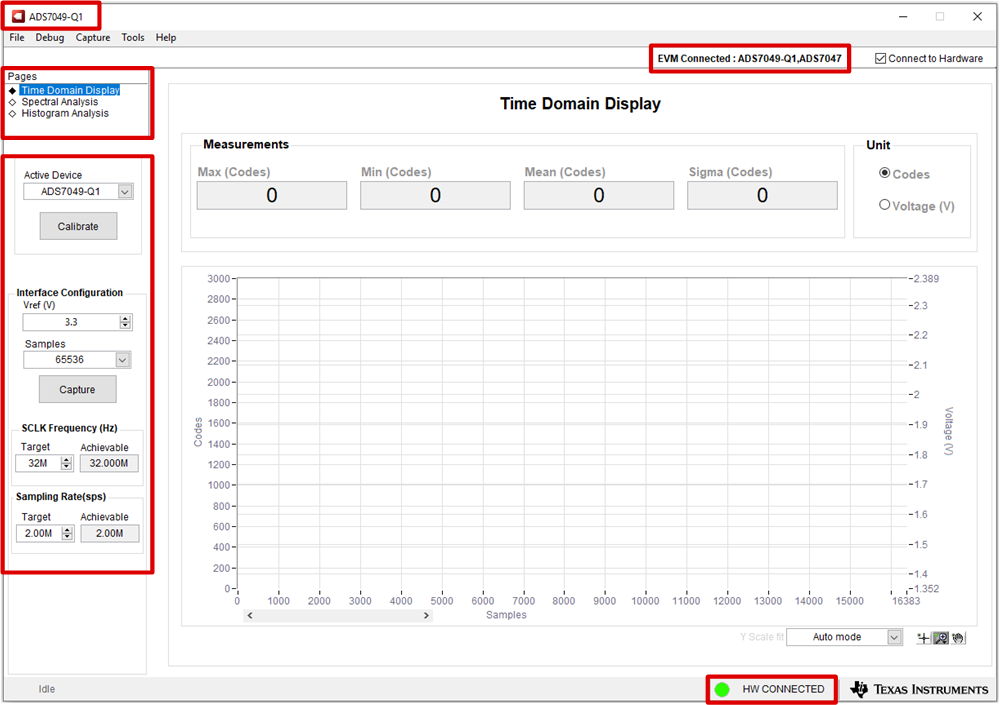

图 4-2 显示了 GUI 启动时的默认屏幕。GUI 默认为 Time Domain Display，但 Pages 控制框中还有其他选项可用。当 GUI 连接成功时，HW Connected 在底部功能区中显示为绿色，并且 EVM 中包含的特定器件在右上角标识。在本例中，ADS7049-Q1 和 ADS7047 包含在图 4-2 所示的 EVM 中。

GUID-20211018-SS0I-SZ3F-436F-N91ZRQWCSTXP-low.png图 4-2 ADS704X-5XEVM GUI 概览

EVM 全局控件位于 GUI 的左侧，如下所示：

  • Active Device（也显示在 GUI 的左上角）
  • VREF（仅当参照Topic Link Label2.2将 AVDD 修改为默认值以外的值时才有效，否则将该值设置为 3.3V）
  • 样本数
  • SCLK 频率
  • 采样速率
