布局和元件放置方式

图 4 和图 5 显示了印刷电路板 (PCB) 的顶部和底部元件,以显示元件在 EVM 上的放置方式。

图 6 和图 7 显示了顶层和底层布局,图 8 和图 9 显示了顶层和底层,图 10 显示了 EVM 的顶部阻焊层。

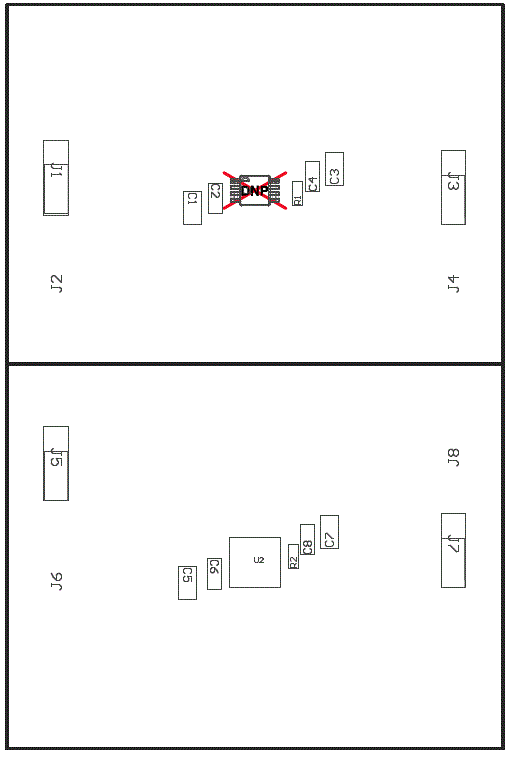

GUID-20201001-CA0I-ZKLR-5LKB-X4DGDTTCKLMZ-low.gif图 4-1 元件放置 - 顶层装配图
GUID-20201001-CA0I-7MMD-H0LR-WJDKSLHH0C20-low.gif图 4-2 元件放置 - 底层装配图

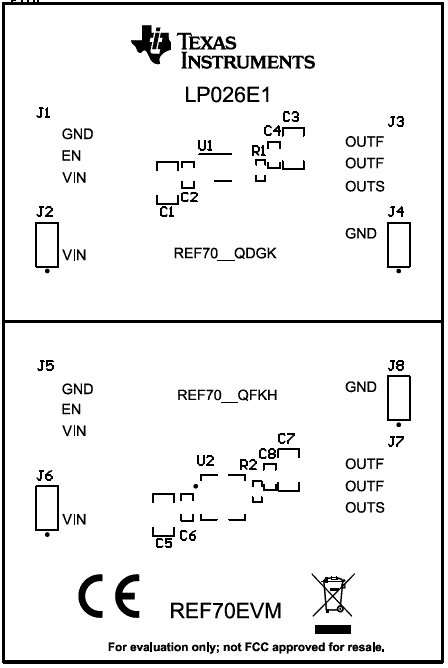

GUID-20201001-CA0I-SZL7-RTPG-KNPN08SHM64B-low.gif图 4-3 布局顶层
GUID-20201001-CA0I-CDXV-JKMK-X8T91M7DQHXR-low.gif图 4-4 布局底层

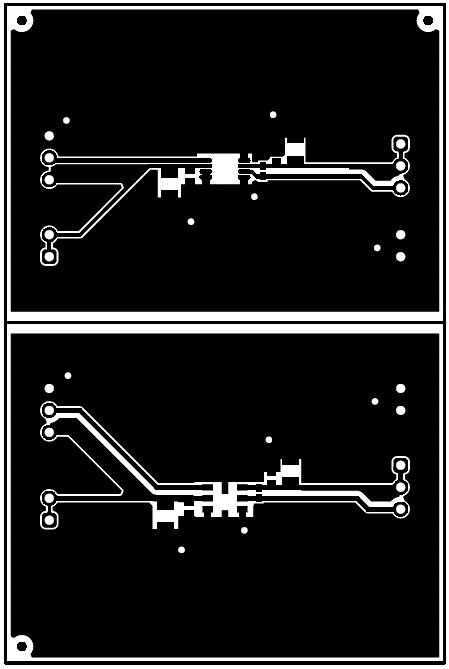

GUID-20201001-CA0I-Z4VK-SRGW-F3PQ16SWDSZK-low.gif图 4-5 顶层
GUID-20201001-CA0I-SJHJ-GPZL-K3KQ6BZR1R1L-low.gif图 4-6 底层

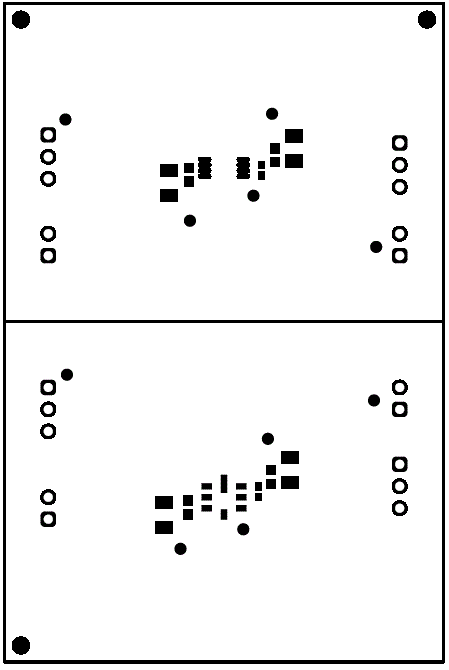

GUID-20201001-CA0I-NSML-THD6-3ZS4WXQ3J56H-low.gif图 4-7 顶部焊接掩模
