3.3 测试结果

本节展示 TIDA-050056 的测试结果。

GUID-20211229-SS0I-KD4Q-HHGX-LQ44WM0BK5DH-low.png图 3-2 效率（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz，VSET）
GUID-20211229-SS0I-VJ62-7KMS-C9NRJLPJ5H0W-low.png图 3-3 负载调节（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz，VSET）

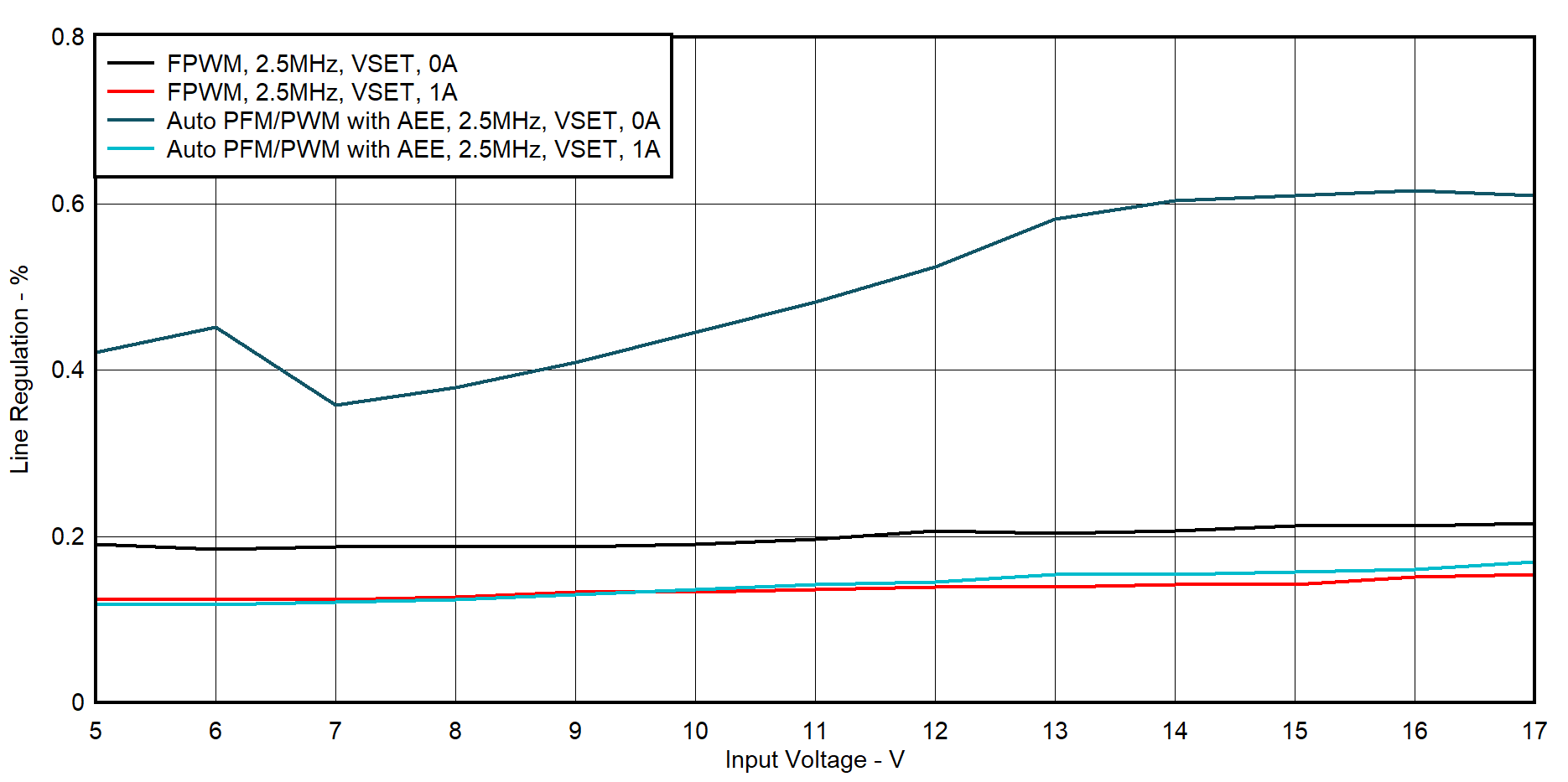

GUID-20211229-SS0I-NFQV-MDGX-MTJJGJM02WCB-low.png图 3-4 线路调节（VIN = 5-17V，IOUT = 0A 和 1A，FSW = 2.5MHz，VSET）
GUID-20211229-SS0I-NHC3-2S5K-BGZHVXGG8X9S-low.png图 3-5 环路响应（具有 AEE 的自动 PFM/PWM，VSET，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-20211229-SS0I-JHLC-BK2P-1W8LJ4FH9ZJ7-low.png图 3-6 输出电压纹波（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 0A）
GUID-20211229-SS0I-M1LS-LPQT-5TB9J8XNBCVL-low.png图 3-7 输出电压纹波（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-20211229-SS0I-PPRW-ZP9C-XLRJVVB93KND-low.png图 3-8 输入电压纹波（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-20211229-SS0I-X3CK-4RMP-0MC2HS4GJHLT-low.png图 3-9 启动（具有 AEE 的自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-20211229-SS0I-XV2C-BCM6-SFMBNXQHGDVD-low.png图 3-10 关闭（具有 AEE 的自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-20211229-SS0I-3F9M-VK6W-FR7BCLC8VQHM-low.png图 3-11 预偏置启动（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 0A）
GUID-20211229-SS0I-RHK9-9MQH-VSQ4GHJGHXMC-low.png图 3-12 负载瞬态（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT= 0.5-1A，压摆率 = 1A/μs）
GUID-20220113-SS0I-VQ6F-6MNV-KTQ9VZZP2WQR-low.png图 3-13 热像图（自动 PFM/PWM，VIN = 12V，VOUT = 3.3V，IOUT = 1A）
