2.3.2 系统设计原理

本设计具有用于连接 MCU 以与 TMP117 器件进行通信的接头，以及为扬声器提供输入的接头，如图 2-4 所示。一端还有集成扬声器焊盘，可焊接在小型扬声器上，如图 2-5 如所示。两个 TMP117 用于收集温度数据，以确定用户体温。

TIDA-060034 MCU 和扬声器输入接头图 2-4 MCU 和扬声器输入接头

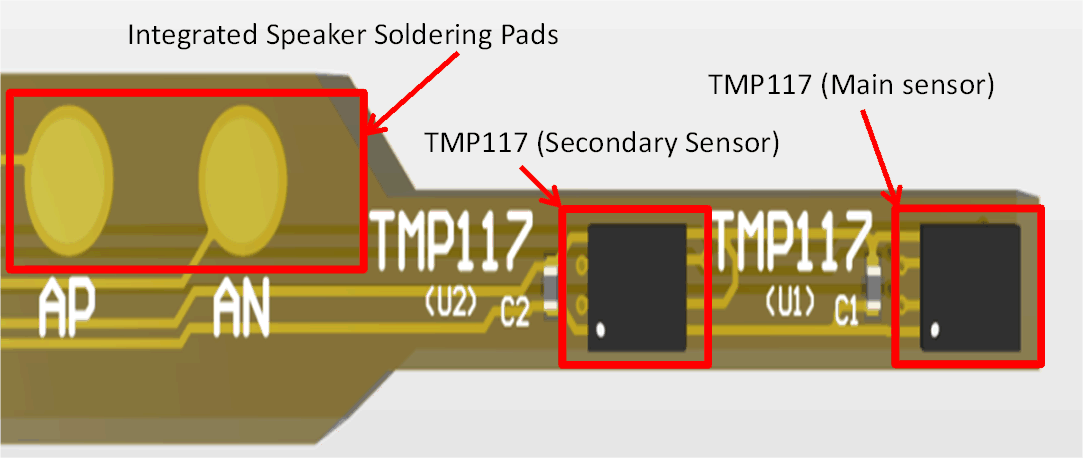

TIDA-060034 集成扬声器焊盘和 TMP117 器件图 2-5 集成扬声器焊盘和 TMP117 器件
