2.3.3.2 占位检测状态机

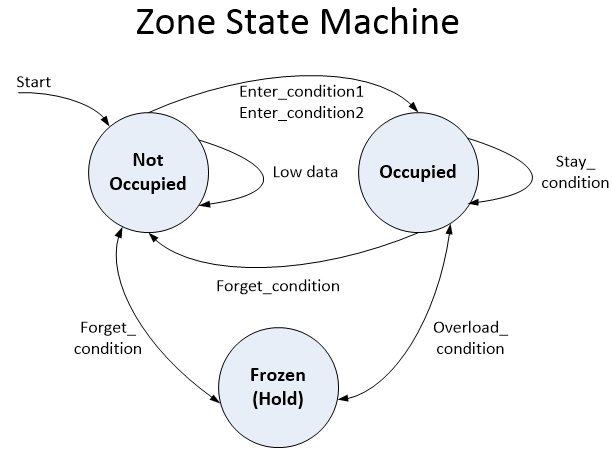

占位检测状态机是检查每个区域内的检测情况并对每帧作出“是”或“否”占位决策的处理过程。图 2-9 显示了每帧调用期间算法执行的步骤。

  • 进入条件
    • 具有较大平均 SNR 的少量检测
    • - 或 -
    • 具有较小平均 SNR 的大量检测
  • 保持条件
    • num 检测高于 SNR 阈值要求的情况
  • 忘记条件
    • 超过不符合保持条件的帧数
  • 过载条件
    • 高能级（上车、下车或有人调整座椅）这会导致所有区域状态被冻结，直到过载消除。

所有条件参数和阈值均可通过 CLI 界面进行配置。应用演示和状态机中使用的值不是最终值。建议持续地对状态机进行改进和定制，以根据应用需求对处理过程进行微调。

GUID-20201109-CA0I-L7BC-ZQCV-FDX07JZVMCS6-low.png图 2-9 区域状态机
