3 企业服务器系统示例

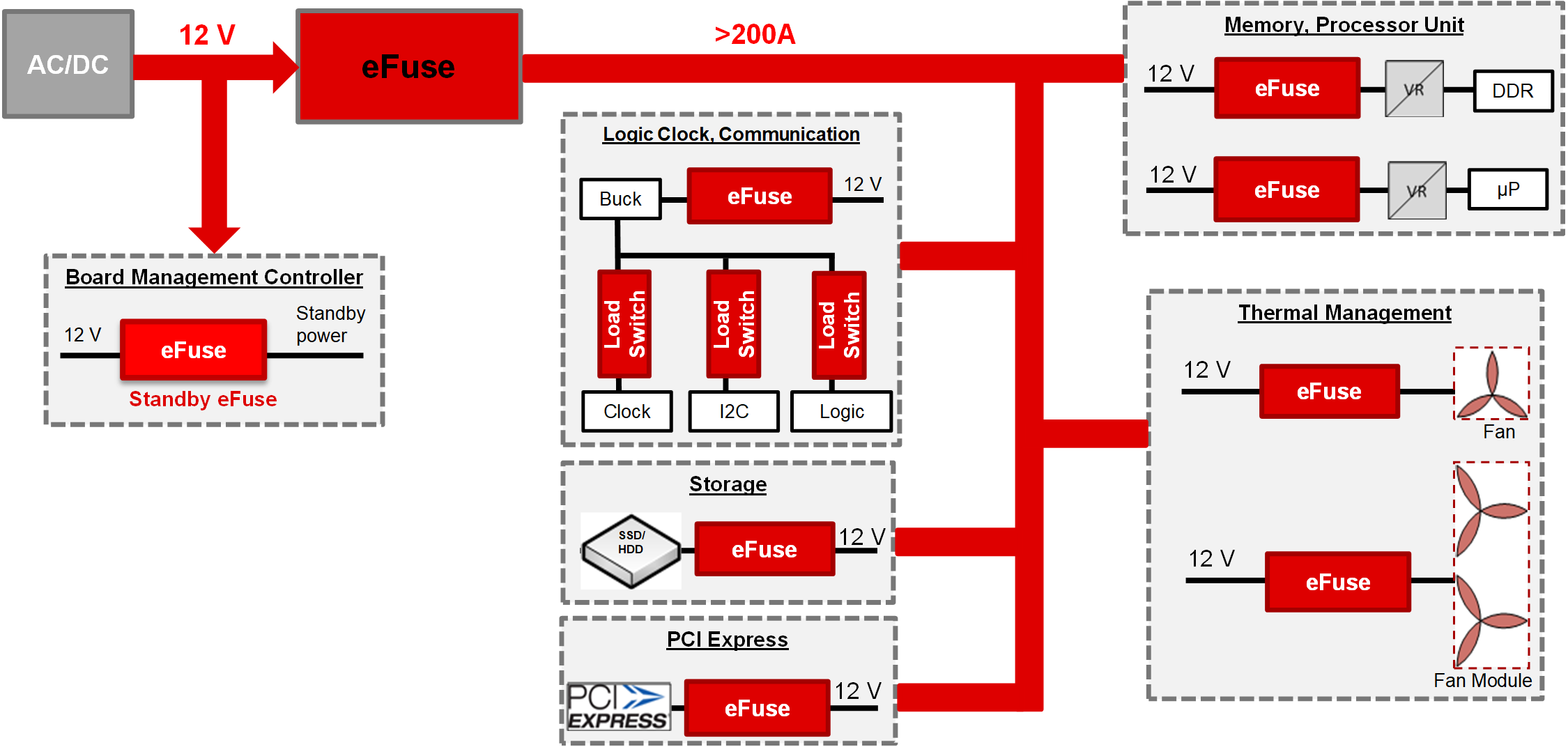

电子保险丝广泛用于前端的机架式服务器模块，以提供输入保护并实现热插拔功能。图 2 展示了机架式服务器的典型配电架构，其中输入来自 12V 背板，然后从电子保险丝分配到所有下游负载。电源路径涉及背板、PCB 线路和接口连接器，会引入寄生电感 (L)，进而在故障事件期间产生意外的瞬态电压。

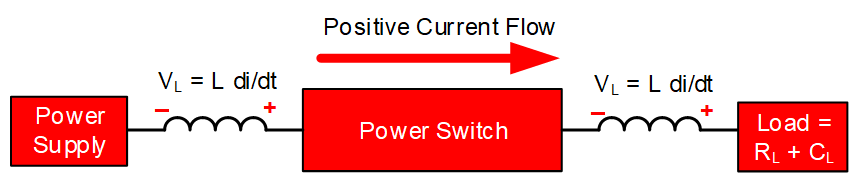

我们来定量分析 L 对电子保险丝的影响，如 图 3 中所示。在输出短路的情况下，电子保险丝会在 1µs 内瞬间将大量电流从大约 200A（过流）中断到 0A（关断以实现保护），从而导致较大的电流瞬态 (di/dt)，如 方程式 1 所示：

此电流将被捕获为寄生电感中的能量，并产生浪涌，表示为 方程式 2：

–20V 浪涌将与 12V 输入电源串联，并将有效地产生 32V 正电压峰值，超过德州仪器 (TI) TPS25984B 电子保险丝的 20V VIN 绝对最大额定值。同样，输出电感会在输出端产生负电压峰值。

为防止出现这种情况，瞬态电压抑制器 (TVS) 二极管将钳制正极侧的电压，而低正向电压续流肖特基二极管将钳制负极侧的电压。为了确保提供可靠的系统保护，必须仔细选择这些元件。
