6 高级电流模式 (ACM) 控制架构

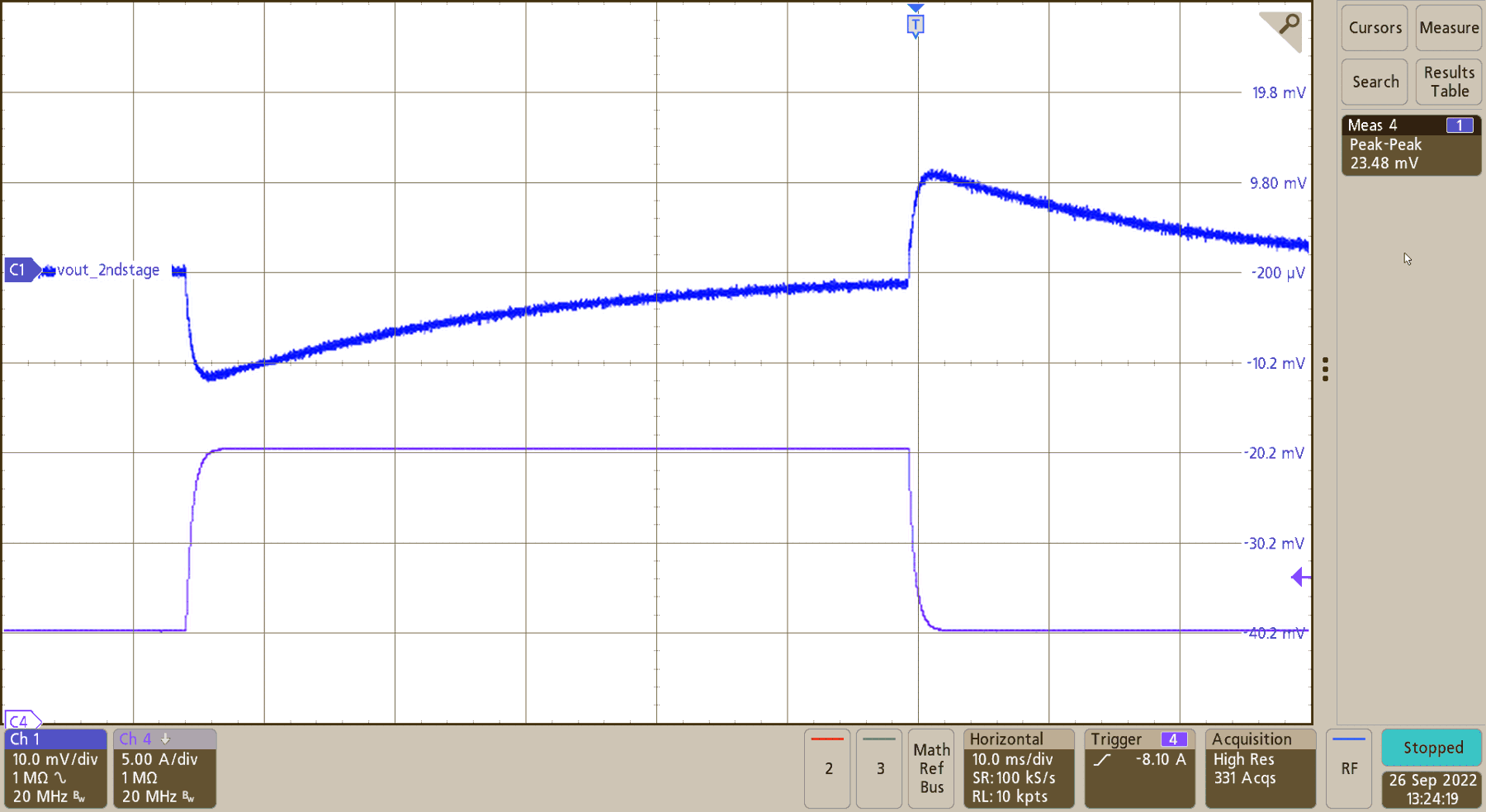

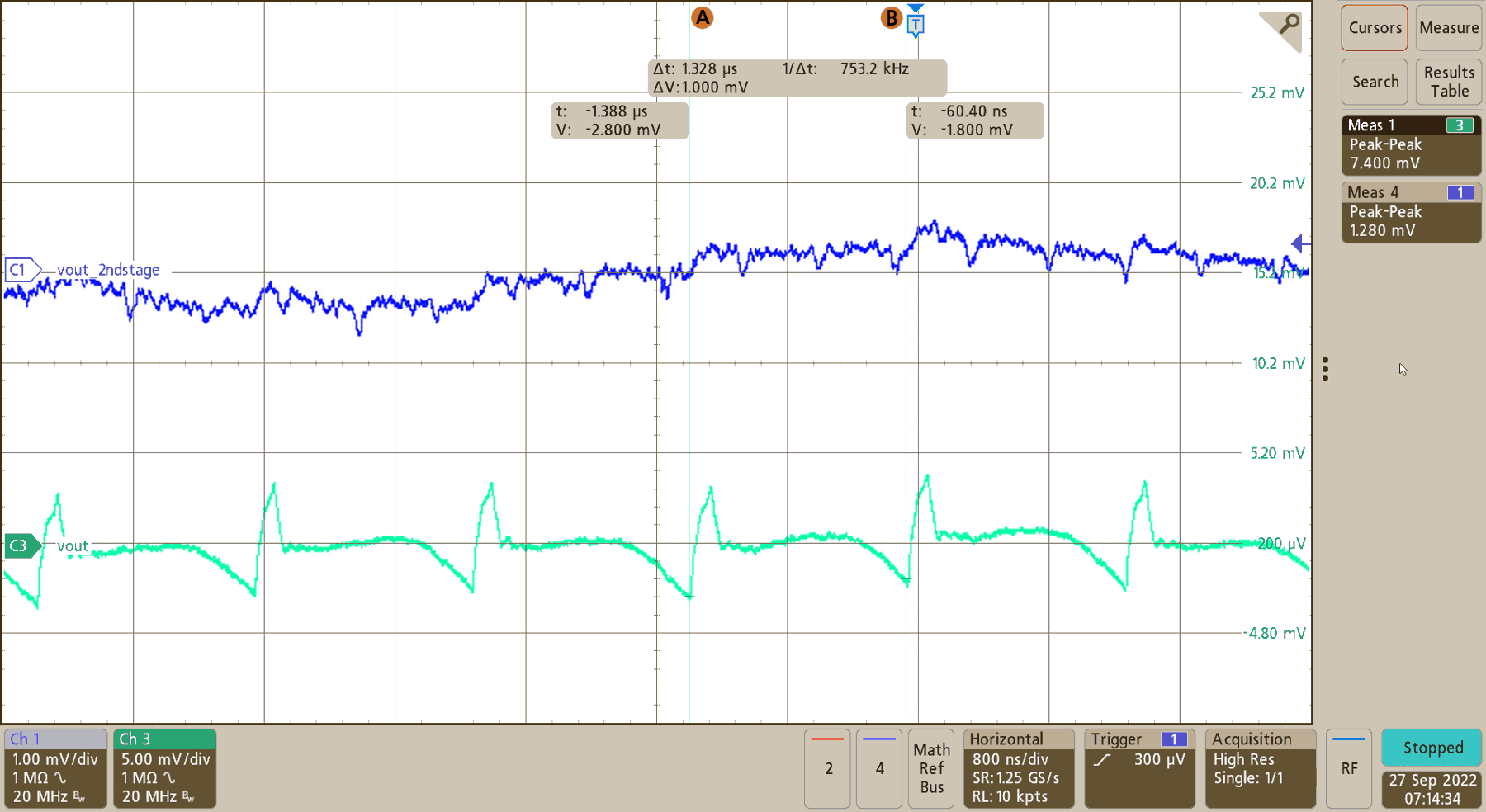

内部补偿 ACM 是基于纹波的峰值电流模式控制方案，它使用内部生成的斜坡来表示电感器电流。这种控制模式可在非线性控制模式（如 D-CAP3）的更快瞬态响应速度与其他外部补偿固定频率控制架构（如电压模式控制）的广泛电容器稳定性之间实现平衡。ACM 是一种较新的控制架构，它允许使用单个电阻器（而非电阻器和电容器网络）对环路进行补偿。TPS543B22 具有三个可选 PWM 斜坡选项，可在实施第二级滤波器时优化控制环路性能。有趣的是，我们注意到它的评估模块在电路板上具有电容器和电感器焊盘，可方便地容纳第二级滤波器元件。在没有额外滤波器的情况下，TPS543B22 输出电压峰峰值纹波为 7.4mV。应用额外滤波器后，输出电压纹波为 1.3mV（如图 6-1 所示）。TPS543B22 设计无需调整斜坡即可确保稳定性。图 6-2 显示了与之前的转换器具有相同 10A 负载阶跃的负载瞬态波形，并且实施第二级滤波器后的输出电压波形没有不稳定的迹象。
