4 电压模式控制架构

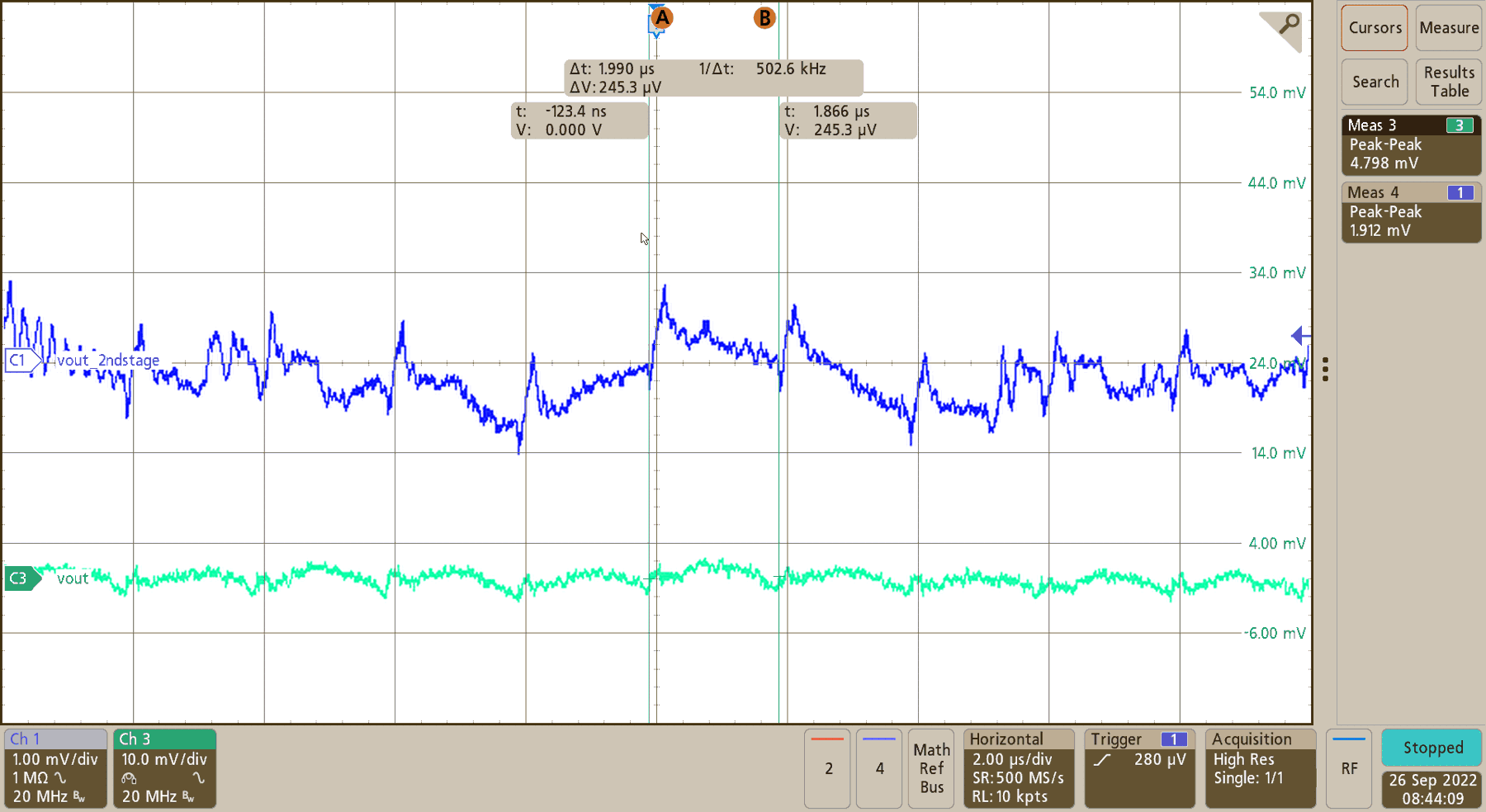

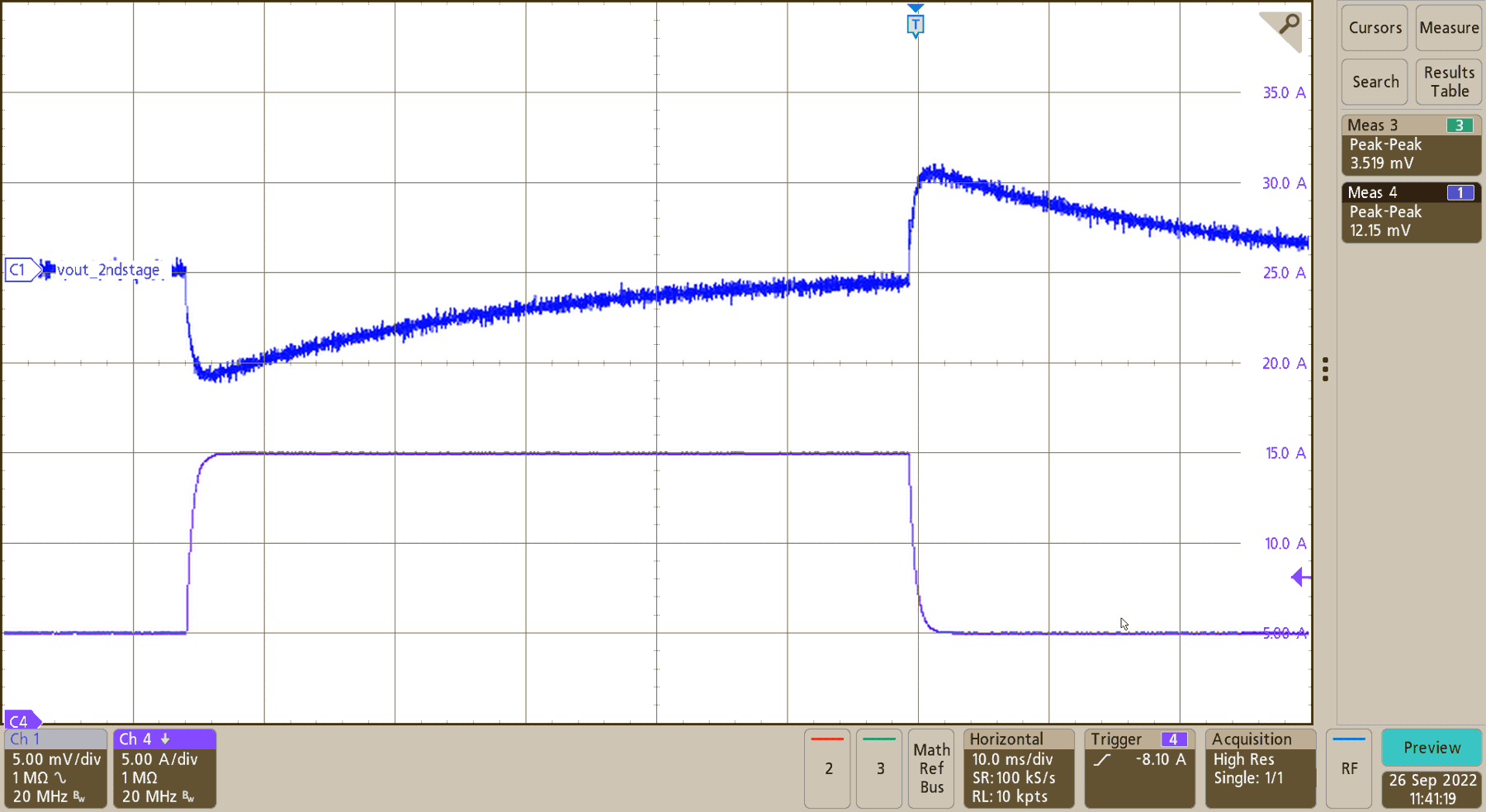

通过将输出电压和基准电压的电压误差信号与恒定锯齿-斜坡波形进行比较，可实现具有电压模式控制架构的脉宽调制 (PWM)。斜坡由振荡器发出的时钟信号启动。TPS56121 采用外部补偿 3 类补偿来寻址双极功率级，从而允许在添加第二级滤波器后对转换器进行重新补偿。在添加第二级滤波器后调整外部电阻器和电容器值可确保稳定性。在没有额外滤波器的情况下，输出电压峰峰值纹波为 4.8mV。应用额外滤波器后，输出电压纹波为 1.9mV（如图 4-1 所示）。在这种情况下，TPS56121 设计无需调节环路补偿即可确保稳定性。图 4-2 显示了具有 10A 负载阶跃的负载瞬态波形，并且实施第二级滤波器后的输出电压波形没有不稳定的迹象。
