3 设计第二级滤波器

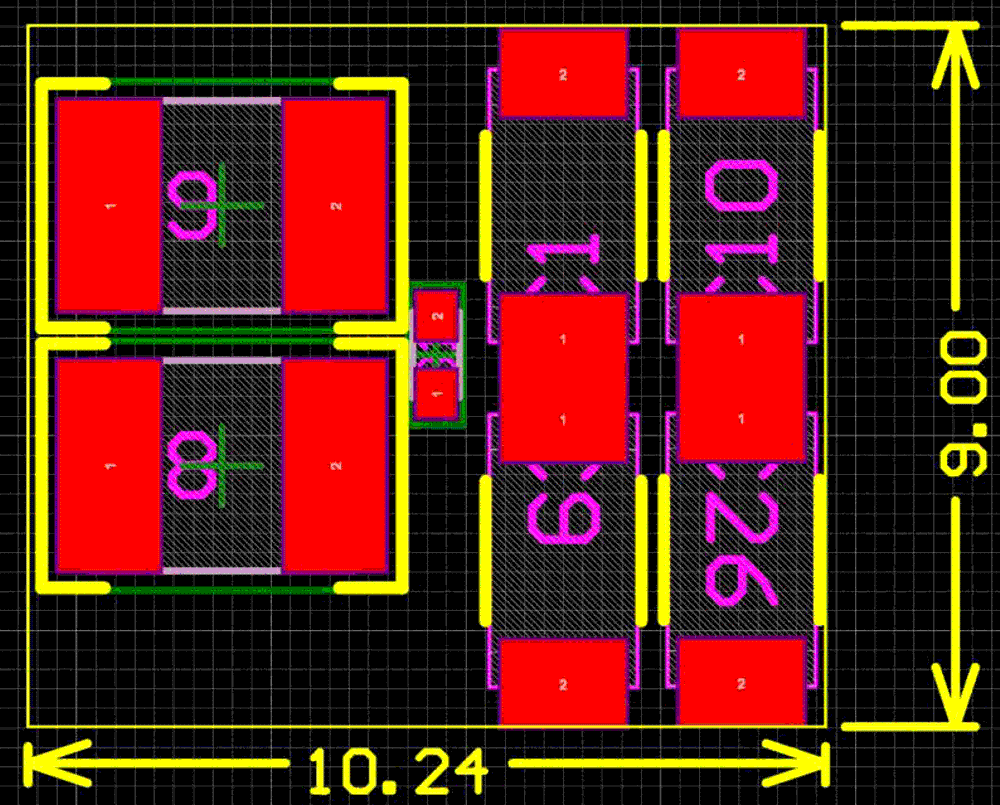

即使使用低等效串联电阻 (ESR) 陶瓷输出电容器，通过降压转换器的电感器和电容器 (LC) 输出滤波器来实现低输出电压纹波也是不切实际的。要实现低于 5mV 的输出纹波，设计人员可能需要使用第二级 LC 滤波器。有关第二级滤波器设计或纹波测量技术的更多信息，请参阅资源部分。可使用Equation1 并求解 L2 来计算第二级滤波器的电感器值。电感器 L2 是第二级电感器，C1 是降压转换器的初级输出电容器，C2 是第二级电容器网络。所有三种设计都使用了相同的第二级滤波器（如表 3-1 所示），占用了 92mm² 的电路板面积（如图 3-1 所示）。

选择第二级电感器值 (L2) 并组装元件后，下一步是通过增加第二级电感和电容来重新补偿直流/直流转换器的控制环路，以确保稳定性。必须指出的是，每个控制架构都有自己独特的技术，可在添加第二级滤波器后重新补偿控制环路（如需）。我们对每个控制架构的输出电压纹波、效率损失和稳定性进行了评估并汇总出结果。
