电源正常状态指示 (PG)

TPS259472x 和 TPS259474x 型号提供高电平有效数字输出 (PG),该输出提供电源正常指示信号,并根据 PGTH 引脚上的电压以及器件状态信息置为高电平有效。PG 为漏极开路引脚,必须上拉至外部电源。

上电后,PG 最初被拉至低电平。该器件启动一个浪涌序列,在该序列中,以受控方式导通 HFET。当 HFET 栅极电压达到完全过驱时(指示浪涌序列已完成并且 PGTH 处电压高于 VPGTH(R)),PG 在抗尖峰脉冲时间 (tPGA) 后被置为有效。

如果在正常运行期间的任何时候 PGTH 电压降至低于 VPGTH(F) 或器件检测到故障(过流除外)、则 PG 置为无效。PG 置为无效抗尖峰脉冲时间为 tPGD

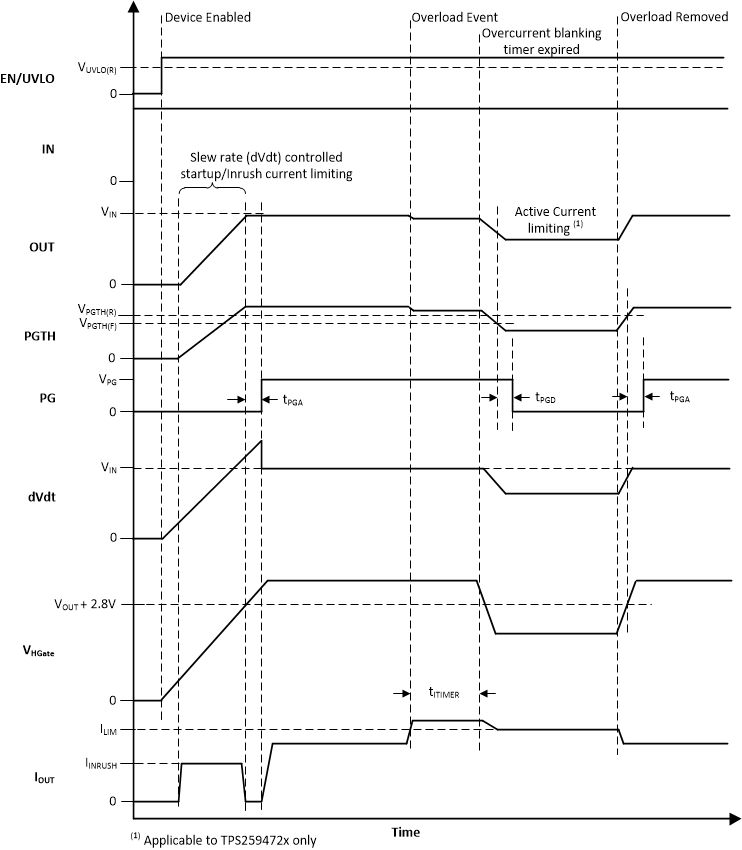

TPS25947 TPS259472x、TPS259474x PG 时序图图 7-17 TPS259472x、TPS259474x PG 时序图
表 7-5 TPS259472x、TPS259474x PG 指示摘要

事件

保护响应

PG 引脚

PG 延迟

欠压锁定(UVP 或 UVLO)

关断

L

输入反极性

关断

L

过压 (OVC)

(仅限 TPS259472x)

钳位

H(如果 PGTH 引脚电压 > VPGTH (R)

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGA

tPGD

过压 (OVLO)

(仅限 TPS259474x)

关断

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGD

稳态

不适用

H(如果 PGTH 引脚电压 > VPGTH (R)

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGA

tPGD

瞬态过流

不适用

H(如果 PGTH 引脚电压 > VPGTH (R)

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGA

tPGD

持续过载(仅限 TPS259472x)

电流限制

H(如果 PGTH 引脚电压 > VPGTH (R)

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGA

tPGD

持续过载(仅限 TPS259474x)

关断

L

输出短路至 GND

快速跳变后进行限流

H(如果 PGTH 引脚电压 > VPGTH (R)

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGA

tPGD

ILM 引脚开路

关断

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGD

ILM 引脚短接至 GND

关断

L(如果 PGTH 引脚电压 < VPGTH (F)

tPGD

反向电流 ((VOUT – VIN) > VREVTH)

反向电流阻断

L

tPGD

过热

关断

L

当器件未通电时,PG 引脚应保持低电平。不过,在这种情况下,没有有源下拉来将该引脚一直驱动至 0V。如果 PG 引脚被上拉至即使器件未通电也存在的独立电源,则此引脚上可能会出现一个小电压,具体取决于引脚灌电流,这是上拉电源电压和电阻的函数。尽可能减小灌电流,以使该引脚电压保持在足够低的水平,使得在此情况下不会被相关的外部电路检测为逻辑高电平。
