6.8 典型特性

TPS25947 导通电阻与输入电源电压间的关系图 6-2 导通电阻与输入电源电压间的关系
TPS25947 IN 静态电流与温度间的关系（TPS259470x、TPS2594704x 型号）图 6-4 IN 静态电流与温度间的关系（TPS259470x、TPS2594704x 型号）
TPS25947 输入关断状态 (UVLO) 电流与温度间的关系图 6-6 输入关断状态 (UVLO) 电流与温度间的关系
TPS25947 输入欠压保护阈值与温度间的关系图 6-8 输入欠压保护阈值与温度间的关系
TPS25947 EN/UVLO 下降阈值与温度间的关系图 6-10 EN/UVLO 下降阈值与温度间的关系
TPS25947 OVLO 上升阈值与温度之间的关系图 6-12 OVLO 上升阈值与温度之间的关系
TPS25947 过流阈值与 ILM 电阻间的关系图 6-14 过流阈值与 ILM 电阻间的关系
TPS25947 模拟电流监测器增益精度图 6-16 模拟电流监测器增益精度
TPS25947 稳态固定快速跳变电流阈值与温度间的关系图 6-18 稳态固定快速跳变电流阈值与温度间的关系
TPS25947 RCB — 反向比较器阈值与温度间的关系图 6-20 RCB — 反向比较器阈值与温度间的关系
TPS25947 导通状态反向电流阻断期间的输出漏电流图 6-22 导通状态反向电流阻断期间的输出漏电流
TPS25947 OVC 阈值与温度间的关系图 6-24 OVC 阈值与温度间的关系
TPS25947 OVC 钳位电压 (OVCSEL = GND) 与负载电流间的关系图 6-26 OVC 钳位电压 (OVCSEL = GND) 与负载电流间的关系
TPS25947 ITIMER 引脚放电差分电压阈值与温度间的关系图 6-28 ITIMER 引脚放电差分电压阈值与温度间的关系
TPS25947 ITIMER 内部上拉电阻与温度间的关系图 6-30 ITIMER 内部上拉电阻与温度间的关系
TPS25947 DVDT 充电电流与温度间的关系图 6-32 DVDT 充电电流与温度间的关系
TPS25947 无输入电源时的 PG 低电压与温度间的关系图 6-34 无输入电源时的 PG 低电压与温度间的关系
TPS25947 浪涌状态期间的热关断时间图 6-36 浪涌状态期间的热关断时间
TPS25947 通过使能启动
VIN = 12V，COUT = 30μF，CdVdt = 开路，VEN/UVLO 升至 1.4V
图 6-38 通过使能启动
TPS25947 输入热插拔
COUT = 220μF，CdVdt = 10nF，EN/UVLO 通过电阻梯连接到 IN，12V 热插拔到 IN
图 6-40 输入热插拔
TPS25947 具有阻止性和容性负载时的浪涌电流
VIN = 12V，COUT = 470μF，ROUT = 5Ω，CdVdt = 3300pF，VEN/UVLO 升至 1.4V
图 6-42 具有阻止性和容性负载时的浪涌电流
TPS25947 输入反极性保护 - 慢速斜坡
COUT = 220μF，PG 上拉至 3V，VIN 从 0V 斜降至 –15V，然后斜升至 0V
图 6-44 输入反极性保护 - 慢速斜坡
TPS25947 过压钳位响应 - TPS259472x
ROVCSEL = GND，COUT = 220μF，IOUT = 120mA，VIN 从 3.3V 斜升至 6V
图 6-46 过压钳位响应 - TPS259472x
TPS25947 过压钳位响应 - TPS259472x
ROVCSEL = 390kΩ，COUT = 220μF，IOUT = 300mA，VIN 从 12V 斜升至 16.5V
图 6-48 过压钳位响应 - TPS259472x
TPS25947 有效电流限制响应，后跟 TSD - TPS259470x
VIN = 12V，CITIMER = 2.2nF，COUT = 220μF，RILM = 549Ω，IOUT 从 3A 升至 9A
图 6-50 有效电流限制响应，后跟 TSD - TPS259470x
TPS25947 断路器响应 - TPS259474x
VIN = 12V，CITIMER = 2.2nF，COUT = 470μF，RILM = 549Ω，IOUT 从 4A 斜升至 8A
图 6-52 断路器响应 - TPS259474x
TPS25947 稳态期间的输出短路（放大图）
VIN = 12V，RILM = 549Ω，VEN/UVLO = 3.3V，OUT 从开路变为短路至 GND
图 6-54 稳态期间的输出短路（放大图）
TPS25947 正向压降与负载电流间的关系图 6-3 正向压降与负载电流间的关系

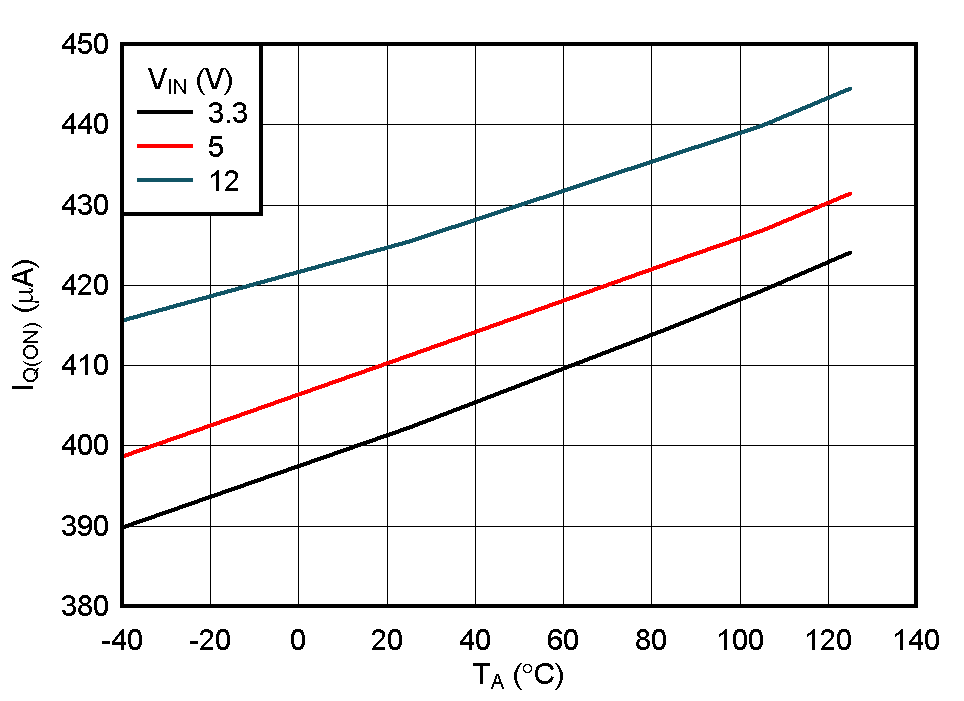

TPS25947 IN 静态电流与温度间的关系（TPS259472x 型号）图 6-5 IN 静态电流与温度间的关系（TPS259472x 型号）
TPS25947 IN 关断电流与温度间的关系图 6-7 IN 关断电流与温度间的关系
TPS25947 EN/UVLO 上升阈值与温度间的关系图 6-9 EN/UVLO 上升阈值与温度间的关系
TPS25947 EN/UVLO 关断下降阈值与温度间的关系图 6-11 EN/UVLO 关断下降阈值与温度间的关系
TPS25947 OVLO 下降阈值与温度之间的关系图 6-13 OVLO 下降阈值与温度之间的关系
TPS25947 过流阈值精度（整个过程、电压和温度）图 6-15 过流阈值精度（整个过程、电压和温度）
TPS25947 可扩展快速跳变阈值：电流限制阈值 (ILIM) 比值与温度间的关系图 6-17 可扩展快速跳变阈值：电流限制阈值 (ILIM) 比值与温度间的关系
TPS25947 RCB — 正向调节电压与温度间的关系图 6-19 RCB — 正向调节电压与温度间的关系
TPS25947 RCB — 正向比较器阈值与温度间的关系图 6-21 RCB — 正向比较器阈值与温度间的关系
TPS25947 关断状态期间的反向漏电流图 6-23 关断状态期间的反向漏电流
TPS25947 OVC 钳位电压（OVCSEL = 392kΩ 至 GND）与负载电流间的关系图 6-25 OVC 钳位电压（OVCSEL = 392kΩ 至 GND）与负载电流间的关系
TPS25947 OVC 钳位电压（OVCSEL = 开路）与负载电流间的关系图 6-27 OVC 钳位电压（OVCSEL = 开路）与负载电流间的关系
TPS25947 ITIMER 放电电流与温度间的关系图 6-29 ITIMER 放电电流与温度间的关系
TPS25947 ITIMER 内部上拉电压与温度间的关系图 6-31 ITIMER 内部上拉电压与温度间的关系
TPS25947 PGTH 阈值与温度间的关系图 6-33 PGTH 阈值与温度间的关系
TPS25947 FLTb 引脚下拉电阻与温度间的关系图 6-35 FLTb 引脚下拉电阻与温度间的关系
TPS25947 稳定状态期间的热关断时间图 6-37 稳定状态期间的热关断时间
TPS25947 通过电源启动
VEN/UVLO = 3.3V，COUT = 30μF，CdVdt = 开路，VIN 上升至 12V
图 6-39 通过电源启动
TPS25947 具有容性负载时的浪涌电流
VIN = 12V，COUT = 470μF，CdVdt = 3300pF，VEN/UVLO 升至 1.4V
图 6-41 具有容性负载时的浪涌电流
TPS25947 输入反极性保护 - 快速斜坡
COUT = 220μF，PG 上拉至 3V，–15V 热插拔至 IN
图 6-43 输入反极性保护 - 快速斜坡
TPS25947 过压锁定响应 - TPS259470x/4x
COUT = 220μF，ROUT = 20Ω，VIN 过压阈值设置为 13.2V，VIN 从 12V 斜升至 16V
图 6-45 过压锁定响应 - TPS259470x/4x
TPS25947 过压钳位响应 - TPS259472x
ROVCSEL = 开路，COUT = 220μF，IOUT = 150mA，VIN 从 5V 斜升至 8V
图 6-47 过压钳位响应 - TPS259472x
TPS25947 工作电流限制响应 - TPS259470x
VIN = 12V，CITIMER = 2.2nF，COUT = 220μF，RILM = 549Ω，IOUT 在 5ms 内从 3A 升至 9A 再降至 3A
图 6-49 工作电流限制响应 - TPS259470x
TPS25947 瞬态过流消隐计时器响应 - TPS259474x
VIN = 12V，CITIMER = 2.2nF，COUT = 470μF，RILM = 549Ω，IOUT 在 1ms 内从 4A 斜升至 8A 再降至 4A
图 6-51 瞬态过流消隐计时器响应 - TPS259474x
TPS25947 稳态期间的输出短路
VIN = 12V，RILM = 549Ω，VEN/UVLO = 3.3V，OUT 从开路变为短路至 GND
图 6-53 稳态期间的输出短路
TPS25947 上电至短路
VIN = 12V，COUT 开路，OUT 短路至 GND，RILM = 1650Ω，VEN/UVLO 从 0V 升至 3.3V
图 6-55 上电至短路
