10.2 布局示例

Figure 37 和Figure 38 显示了 TPS2373-4EVM-758 的顶层和底层以及装配件，可作为最佳部件布局的参考。在《TPS2373-4EVM-758 评估模块》(SLUUBJ1)《TPS2372-4EVM-006 评估模块》(SLVUB75) 的用户指南中可找到详细的 PCB 布局。

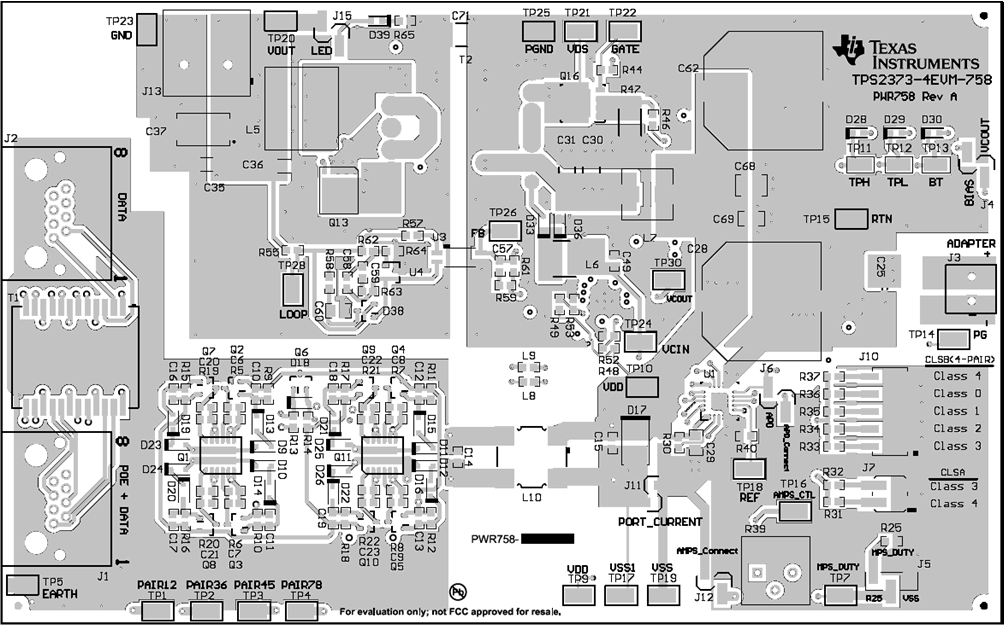

TPS2373 top_side_SLUSCD1.gifFigure 37. TPS2373-4EVM-758 顶部布局和组件安置

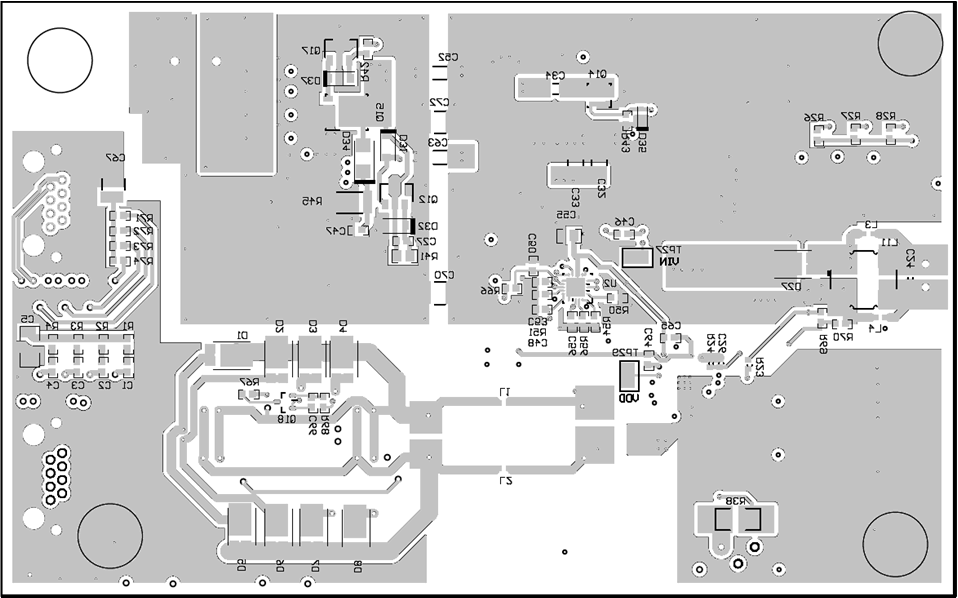

TPS2373 bottom_side_SLUSCD1.gifFigure 38. TPS2373-4EVM-758 底部布局和组件安置
