PG 电源正常(转换器使能)引脚接口

PG 是一个高电平有效输出端,当器件处于浪涌阶段时,该输出端被拉至 RTN。该引脚在其他所有时间都保持高阻抗状态。该引脚为开漏输出端,可能需要一个上拉电阻或连接到下游负载的其他接口。如果不使用 PG,可使其保持断开。

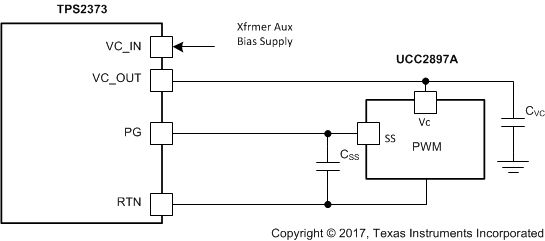

通过保持软启动引脚为低电平,PG 引脚可用于禁止下游转换器启动。Figure 21 显示了一个将 PG 引脚连接到直流/直流控制器的 SS 引脚的示例。由于 PG 是漏极开路输出端,因此失效时不会影响软启动电容器充电时间。PG 引脚的另一种常见用途是通过高电平有效使能输入来启用转换器。在这种情况下,根据控制器使能引脚的要求,PG 可能要求上拉电阻连接至 VDD 或偏置电源。

TPS2373 PG_Interface_SLUSCD1.gifFigure 21. PG 接口
