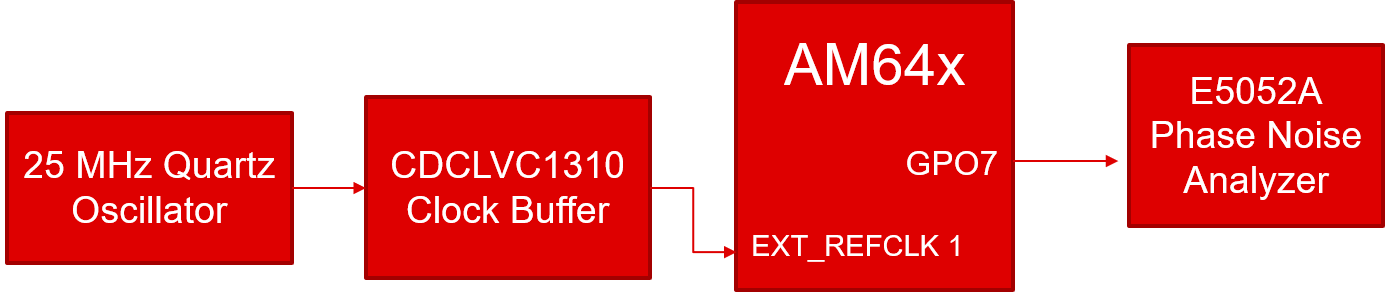

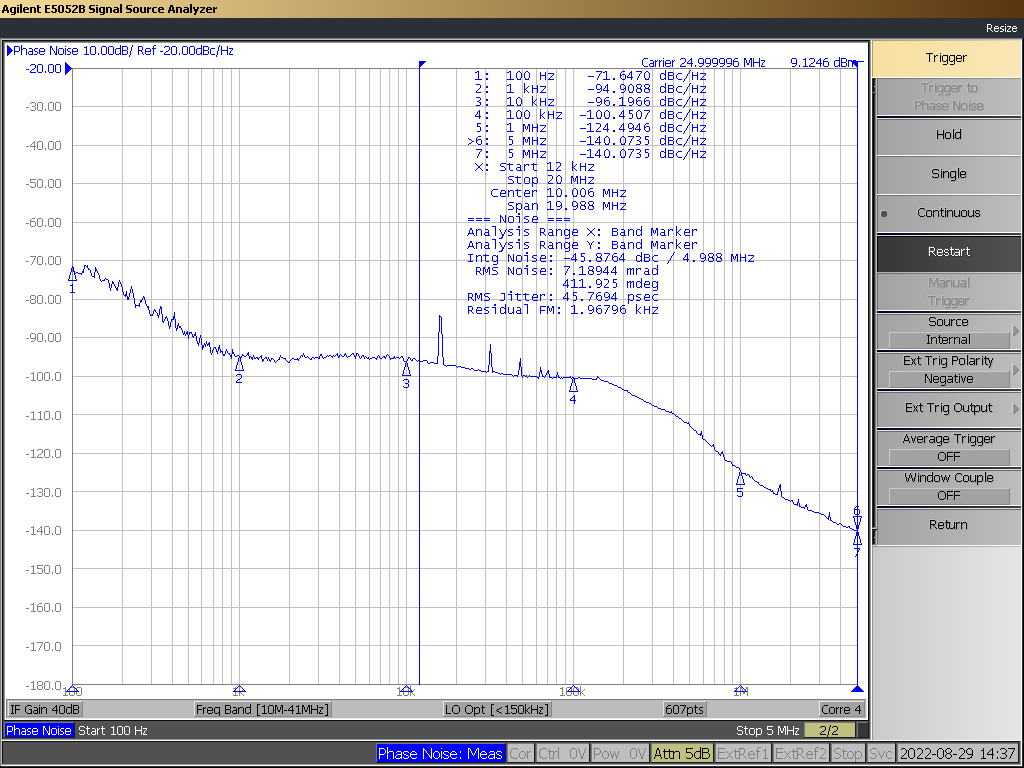

在 TMDS64EVM 上，25MHz LVCMOS 振荡器用作 CDCLVC1310 时钟缓冲器的输入，然后馈送到 AM64x 器件的 EXT_REFCLK 1。这个外部 REFCLK 是内部 PLL 和时钟分配路径的频率基准。然后，将 AM64x 器件配置为通过 GPO 引脚的输出来连接内部系统时钟。输出时钟相位噪声性能在相位噪声分析仪上测量，而时域抖动特性使用示波器上的 DPOJET 工具进行测量。

使用石英振荡器（生成 25MHz REFCLK）和 LMK6C BAW 振荡器来测量抖动性能。使用 LMK6C 后，输出时钟在大约 100Hz 至 500kHz 的频带中降低了 10dB 至 15dB 的噪声。10kHz 至100kHz 范围内的杂散音调通常是与其他高频噪声源（例如开关电压稳压器）进行频率混合的结果。杂散音调在两个参考频率源下的功率相同。使用 LMK6C 后，时域抖动也表现出了改进，尤其是在周期间抖动方面。
