8.1 基于密码的解锁
在 System Security 模块内，可以选择 SSUMODE。如图 8-1 中所示，支持 SSUMODE 3 安全调试和固件更新。因此，若要根据密码条目和匹配项启用调试授权，首先选择 SSUMODE3。选择 SSUMODE3 后，将出现一个名为“调试访问（仅 SSU 模式 3）”的部分。在该部分中，可以为每个 ZONE 定义部分调试和完全调试的密码。C29 调试只有一个密码，因此只有一个条目。这些密码将在启动时加载至 SECCFG。
注： 使用 SSUMODE3 时，请确认已设置正确的访问权限。建议先在 SSUMODE2 中设置用户测试权限。如果器件在没有正确的 APR 配置的情况下转换到 SSUMODE3，则由于强制执行保护，代码将无法正确执行。

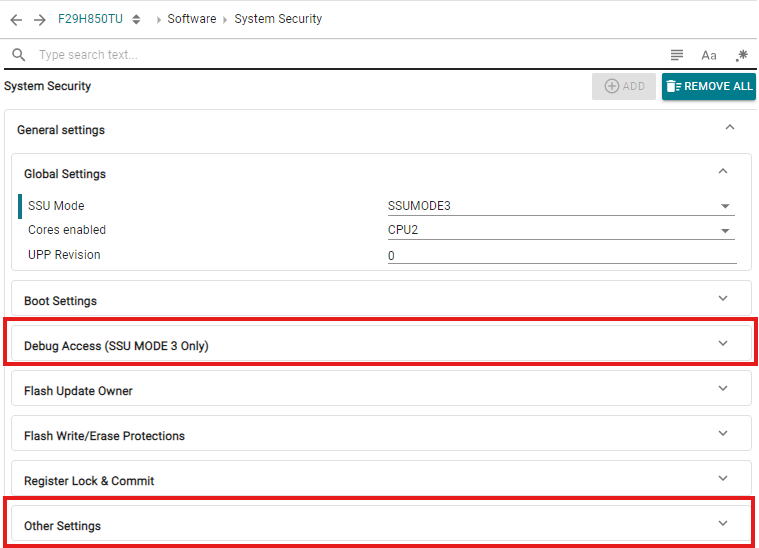

图 8-1 SSU 模式 3 附加设置一旦器件处于 SSUMODE3 状态，所有调试访问都会关闭。需要通过 SEC-AP 接口将 SysConfig 中的密码设置扫描到器件中，以针对不同的区域进行适当调试。为此，请使用 SysConfig 中使用的密码修改 SEC-AP GEL 文件。要在 CCS 中访问 SEC-AP GEL 文件，请执行以下步骤：
- 右键单击连接窗格中 CCS Debug 视图中的任何可见内核，然后选择“Show all cores”
- 连接到 C29 SEC-AP 内核
- 转至 CCS 工具栏菜单中的“View”，然后选择“GEL Files”
- 打开提供的 SEC-AP gel 文件
- 修改 SysConfig 中提供的不同区域的密码。128 位密码的写入顺序如下所示：[31:0] 位、[63:32] 位、[95:64] 位、[127:96] 位。
- 断开与 SECAP 接口的连接，然后重新连接。会在连接时扫描到密码。因此，如果通过 SECAP 接口扫描的密码与通过 SysConfig 配置的密码匹配，则 C29 和区域会打开。
成功打开调试后，可以连接到相应的 C29 内核。
