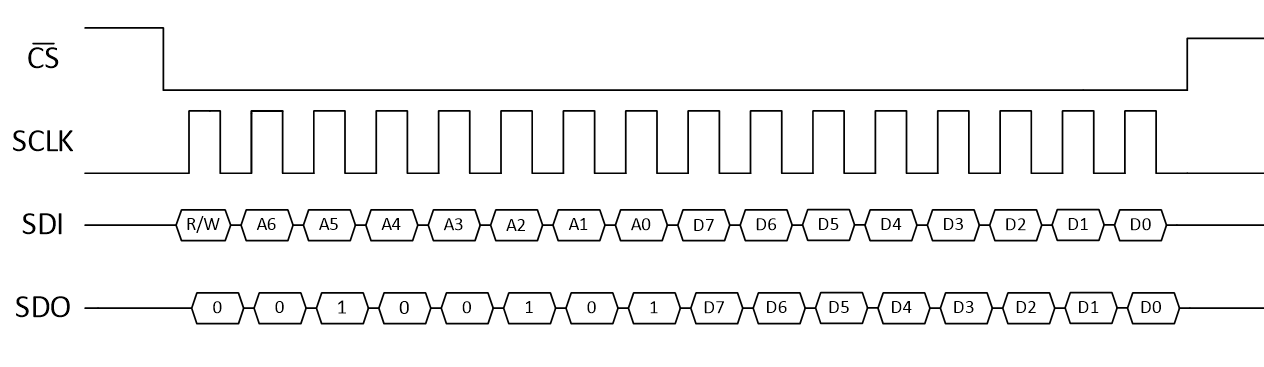

SPI 信号通信默认为地址模式。在该模式下，多路复用器的寄存器通过由芯片选择线路 (/CS) 限制的 16 位 SPI 命令进行访问。除了地址模式外，该器件还可在突发模式和菊花链模式下运行。SPI 引脚为 SDI、SDO、SCLK 和 /CS。要发送 SPI 信号，CS 必须保持低电平，同时数据在 SCLK 处于上升沿时通过 SDI 线路捕获。数据在 SCLK 的下降沿通过 SDO 线路发送。SPI 信号通道如图 4-1 所示。

SDI 线路上的第一个位指示当前操作是读取命令还是写入命令。如果该位为 1，则表示是读取。如果该位为 0，则表示是写入。随后的 7 位对应于目标寄存器地址。其余 8 位是数据位。数据位包含在写入命令期间通过 SPI 信号发送的数据。在读取命令中，最后 8 位会被忽略。在时钟周期期间，SDO 线路发送包含在目标地址寄存器中的数据。当 SPI 读取时，存储在目标寄存器中的数据会在 SCLK 下降沿期间通过 SDO 线路上的最后 8 位发送出去。如果用户启用 CRC 错误检测，SPI 命令可以扩展为 24 位命令。
