3.1 灵活性和应用优化

比较 TPS543620 系列和 TPSM843620 系列时，这两种器件的效率是需要考虑的重要因素。TPS543620 系列在电感器选择方面具有更大的灵活性，因此 TPS543620 系列允许用户针对其应用进一步优化转换器的性能。不过，TPSM843620 系列在 6A 下仍可在各种应用中提供出色的性能。TPSM843620 系列可在高开关频率下实现高效率，因此是功率密度强的器件。图 3-1 所示为 TPSM843620 在不同输入电压和输出电流下的效率。

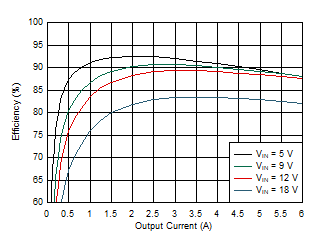

GUID-5AD4F79E-0591-4B19-9245-5E4B5CE19C02-low.gif图 3-1 TPSM843620 效率图
