3.2 寄存器惯例

实现不能将这些专用寄存器用于除专门特殊用途以外的任何目的。其余的寄存器为通用型寄存器。

SP 是调用栈指针。即使在手工编码的汇编函数中，栈指针也必须始终保持正确对齐（请参阅节 4.6.1）。TMS320C28x 要求与 16 位字对齐。栈管理和本地帧结构如节 4.6所述。

ABI 将以下内容指定为被调用者保存 寄存器。也就是说，需要由被调用的函数保留上述寄存器，确保其在从函数返回时具有与调用时相同的值。

  • XAR1-XAR3
  • R4H-R7H（在 FPU32 上）
  • R4L-R7L（在 FPU64 上）

所有其他寄存器都是调用者保存 寄存器。也就是说，这些寄存器不会在调用中保留，因此如果调用后需要它们的值，调用者负责保存和恢复它们的内容。

表 3-1 TMS320C28x 寄存器约定
寄存器大小说明
ACC32 位累加器
AH16 位ACC 的高半部分
AL16 位ACC 的低半部分
XAR016 位辅助寄存器 0
XAR132 位辅助寄存器 1
XAR232 位辅助寄存器 2
XAR332 位辅助寄存器 3
XAR432 位辅助寄存器 4
XAR532 位辅助寄存器 5
XAR632 位辅助寄存器 6
XAR732 位辅助寄存器 7
AR016 位XAR0 的低半部分
AR116 位XAR1 的低半部分
AR216 位XAR2 的低半部分
AR316 位XAR3 的低半部分
AR416 位XAR4 的低半部分
AR516 位XAR5 的低半部分
AR616 位XAR6 的低半部分
AR716 位XAR7 的低半部分
DP16 位数据页指针
IFR16 位中断标志寄存器
IER16 位中断启用寄存器
DBGIER16 位调试中断使能寄存器
P32 位乘积寄存器
PH16 位P 的高半部分
PL16 位P 的低半部分
PC22 位程序计数器
RPC22 位返回程序计数器
SP16 位栈指针
ST016 位状态寄存器 0
ST116 位状态寄存器 1
XT32 位被乘数寄存器
T16 位XT 的高半部分
TL16 位XT 的低半部分

此外，一些器件具有 FPU 指令集，其中增加了寄存器 R0-R7。

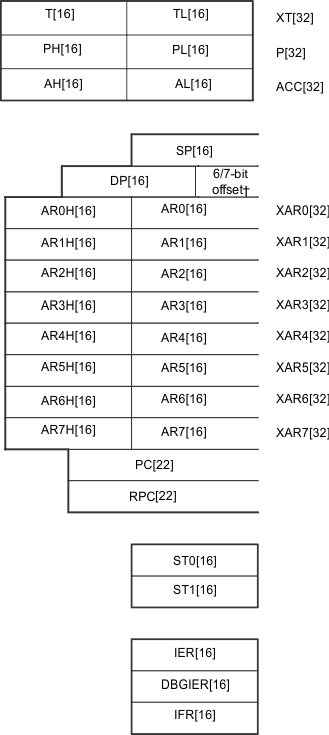

图 3-1 显示了 C28x 寄存器。有关寄存器的更多信息，请参阅 TMS320C28x DSP CPU 和指令集参考指南 (SPRU430)。

GUID-533B5920-8B5C-4E28-845E-42DDED3B58E9-low.gif图 3-1 C28x 寄存器
