7.2.1.1 命令和响应帧

图 7-2 和图 7-3 展示了轮询模式下命令和响应帧的结构。命令和响应帧的标头和帧末尾具有相同的结构，区别在于数据字段。命令的数据字段中的前 2 个字节是 CMDH 和 CMDL，这两个字节定义命令和后面的参数。从主机接收到有效的命令帧后，EVM 以 RSPH = CMDH 和 RSPL = CMDL | 0x80（因此 CMDL 无法使用大于 0x7F 的值）的响应帧来响应主机。响应数据由接收到的命令定义。

下一节列出了命令的定义和相应的响应。

A. 如上所示，响应放置在数据字段中：RSPH = CMDH，RSPL = CMDL | 0x80。
图 7-2 轮询模式命令帧格式

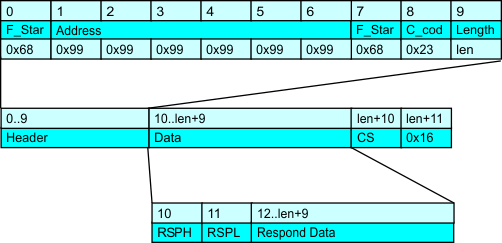

GUID-735812E5-5AFD-4CDD-88AE-0CAADF6248AF-low.gif图 7-3 轮询模式响应帧格式
注：

在写入自定义协议时，请确保数据缓冲区足以保存来自主机的数据字节。
