WUP 至 PHY INH (T3)

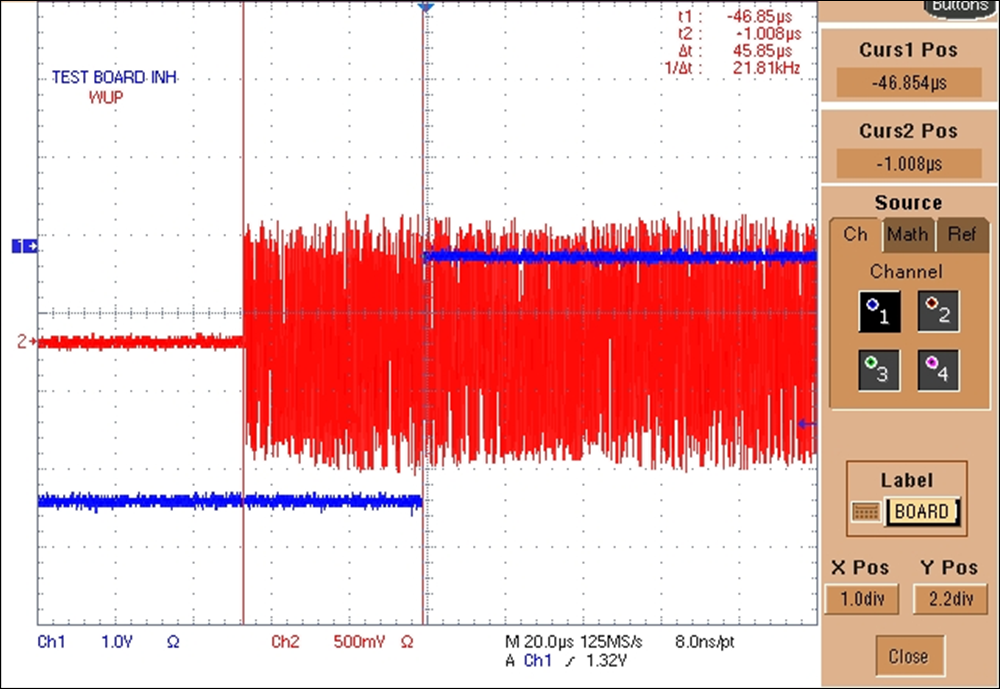

图 4-3 可以看出,在 T1 线路上接收到 WUP 时,LP2 PHY 会检测到能量并将 INH 拉至高电平。T3 间隔时间为 45.8μs。

GUID-20221129-SS0I-3SVT-D1VZ-7QH8MJPD611X-low.png图 4-3 WUP 至 INH
