LP1 WAKE 至 INH (T1)

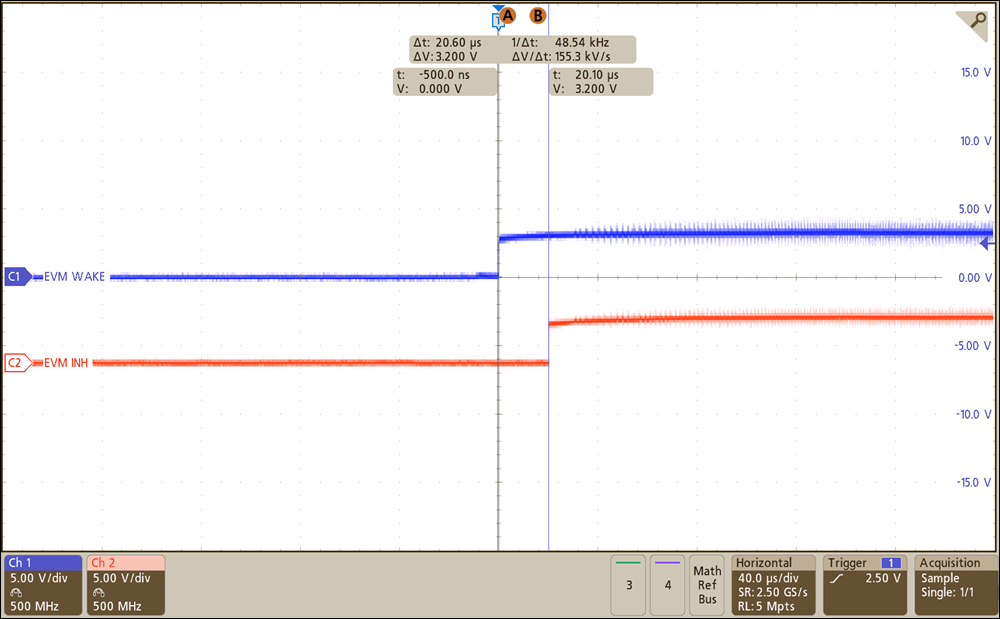

图 4-1 可以看出,当 LP1 PHY 的 WAKE 脉冲变为高电平时,INH 引脚在 20.60μs 内被驱动为高电平。

GUID-20221129-SS0I-CNSW-ZJJV-XS3SHQQFPHQH-low.png图 4-1 LP1 WAKE 至 INH

DP83TC812EVM-MC 经过修改,断开了 INH 引脚与 MCU GPIO 引脚的连接。此做法可以中断不明的 MCU GPIO 引脚的额外泄漏路径,从而防止 INH 上升时间过长。或者,可以在 INH 和 MCU GPIO 引脚之间添加一个电阻来限制漏电流。
