4.1 内部振荡器

内部低频振荡器 (LFOSC)

LFOSC 是一种片上低功耗振荡器，出厂时调整为 32.768kHz 的频率。此项提供了一个低频时钟，可用于帮助系统实现低功耗。当在较低的温度范围内使用时，LFOSC 可提供更高的精度。相关详细信息，请参阅器件特定数据表。

MSPM0G 系列 LFOSC 图 4-1 MSPM0G 系列 LFOSC

内部系统振荡器 (SYSOSC)

SYSOSC 是一款精确且可配置的片上振荡器，其出厂修整频率为 32MHz（基频）和 4MHz（低频），支持用户修整的 24MHz 或 16MHz 工作频率。此项提供了一个高频时钟，让 CPU 能够高速运行以执行代码和处理性能。

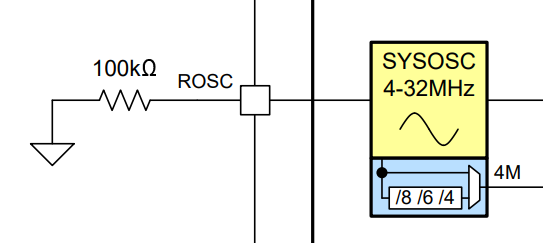

MSPM0G 系列 SYSOSC 图 4-2 MSPM0G 系列 SYSOSC

SYSOSC 频率校正环路

该振荡器的额外硬件设置是一个外部电阻，该电阻安装在 ROSC 引脚和 VSS 之间，用于将 SYSOSC 从整个温度范围内 ±2.5% 的基础精度提高到更高。

要确定总体 SYSOSC 应用精度，应通过整合以下误差源来确定总体误差：

  1. ROSC 基准电阻误差（由于容差和温漂）。
  2. FCL 模式下的 SYSOSC 电路误差（-40°C 至 85°C 时为 ±0.75%，-40°C 至 125°C 时为 ±0.90%）。

表 4-1 展示了如何在两个温度范围内计算两个不同 ROSC 电阻器规格的 SYSOSC 应用精度。有关更多详细信息，请参阅特定于器件的 TRM。

表 4-1 在 FCL 模式下基于不同 ROSC 容差、RSOC TCR 和环境温度 (TA) 的 SYSOSC 精度
环境温度 (TA) -40 ≤ TA ≤ 125°C -40 ≤ TA ≤ 85°C
ROSC 电阻参数 ±0.1% 25ppm/°C ±0.5% 25ppm/°C ±0.1% 25ppm/°C ±0.5% 25ppm/°C
标称 ROSC 电阻 (ROSCnom) 100kΩ
最大 ROSC 电阻（25°C 时） 100.1kΩ 100.5kΩ 100.1kΩ 100.5kΩ
最小 ROSC 电阻（25°C 时） 99.9kΩ 99.5kΩ 99.9kΩ 99.5kΩ
ROSC 电阻 TCR 25ppm/°C
ROSC 温漂 -0.16% 至 0.25% -0.16% 至 0.15%
最大 ROSC 电阻（在高温下）(ROSCmax) 100.35kΩ 100.75kΩ 100.25kΩ 100.65kΩ
最小 ROSC 电阻（在低温下）(ROSCmin) 99.74kΩ 99.34kΩ 99.74kΩ 99.34kΩ
ROSC 电阻误差（高温）(ROSCerr+) +0.35% +0.75% + 0.25% +0.65%
ROSC 电阻误差（低温）(ROSCerr-) -0.26% -0.66% -0.26% -0.66%
SYSOSC 电路误差 (SYSOSCerr) ±0.9% ±0.75%
总精度（TOTerr-，TOTerr+） -1.2% 至 +1.3% -1.6% 至 +1.7% -1.0% 至 +1.0% -1.4% 至 +1.4%

系统锁相环 (SYSPLL)

SYSPLL 是具有可编程频率的系统锁相环，用于实现 MSPM0G 系列的最高速度 (80MHz)。

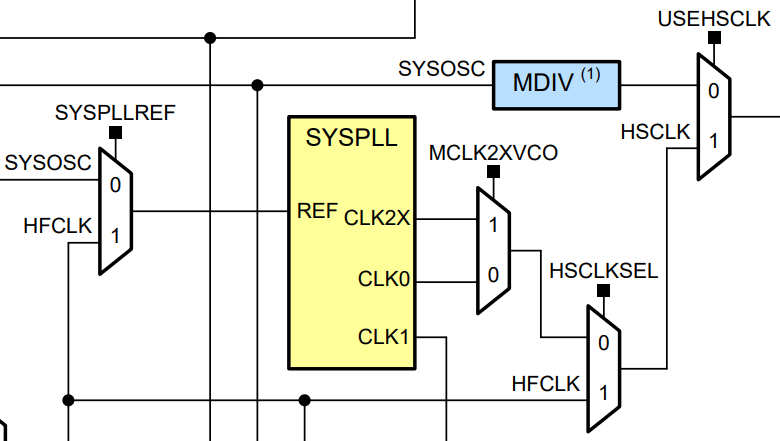

MSPM0G SYSPLL 电路 图 4-3 MSPM0G SYSPLL 电路
