5.2.2 LIN 唤醒

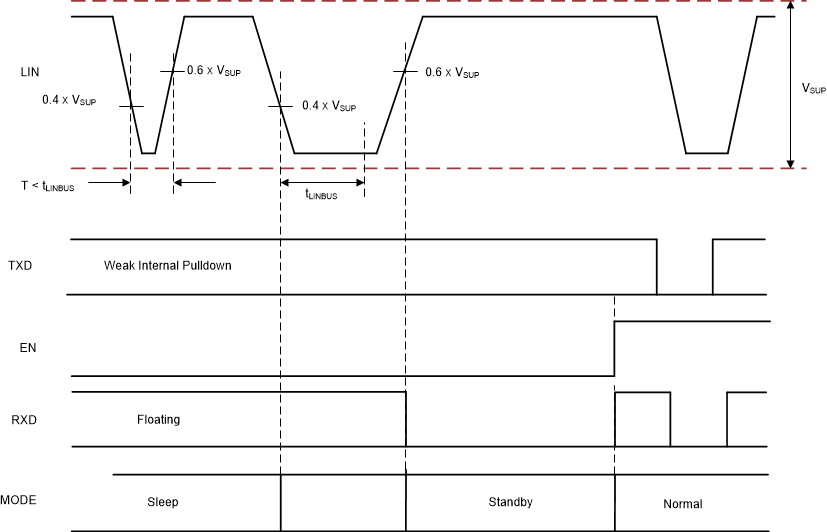

LIN 唤醒是收发器处于睡眠模式期间在 LIN 总线上提出的一种请求。该请求是收发器在总线处于低功耗模式期间检测到的一种特定模式。该模式是一种隐性到显性的转换，其中显性位置会保持特定的时长。在显性脉冲保持了一段正确的时长后，LIN 收发器会转换到待机模式，而 RXD 会保持低电平。图 5-1 展示了该过程的时序图。

GUID-FDF2A254-8391-4225-8DAB-16CEB98F8023-low.gif图 5-1 LIN 唤醒模式
