6 在现实世界中整合到一起
当外部 PFD 使用 Rohde SMA100B 作为 LO 源时，LMX2820 可产生出色的相位噪声性能。性能极具吸引力，但在实际应用中并不实用。一个现实的选择是使用额外的 LMX2820 作为混频器 LO。使用带有内部 VCO 的标准 LMX2820 配置作为 LO 会产生比直接使用器件更差的性能。鉴于 LO 源与源相比没有改进，这是预期行为。或者，使用配置有外部 VCO 的另一个 LMX2820 作为 LO 源。图 6-1 显示了使用两个 LMX2820 器件的框图方法。外部 VCO 后面是级联放大器，用以将 LO 驱动信号增加到 16dBm（或更高）。混频器需要高 LO 驱动电平，以确保实现更佳相位噪声性能所需的更佳动态范围和线性度。

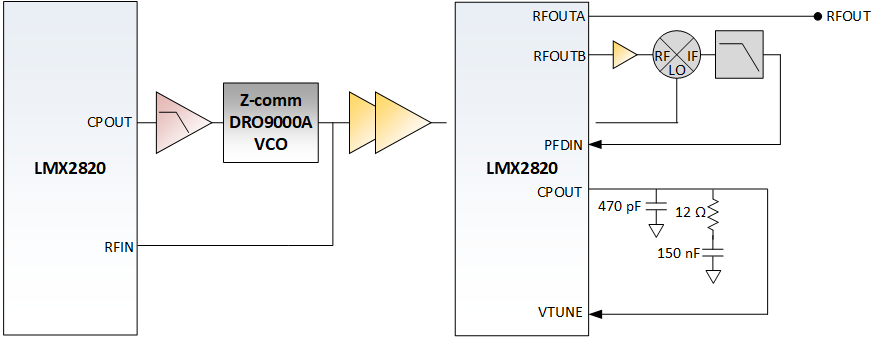

图 6-1 用于实际解决方案的双 LMX2820 方法
