4 乘法器前级性能

下面展示了使用 TRF37C75 放大器的 3x 乘法器前级的方框图。图 2-3 比较了乘法器前级与信号发生器的相位噪声性能。表 2-2 提供了每种配置的积分抖动性能。

GUID-20220906-SS0I-83KZ-KSJC-MBZJ49QBJ9BX-low.svg图 4-1 3x 乘法器前级

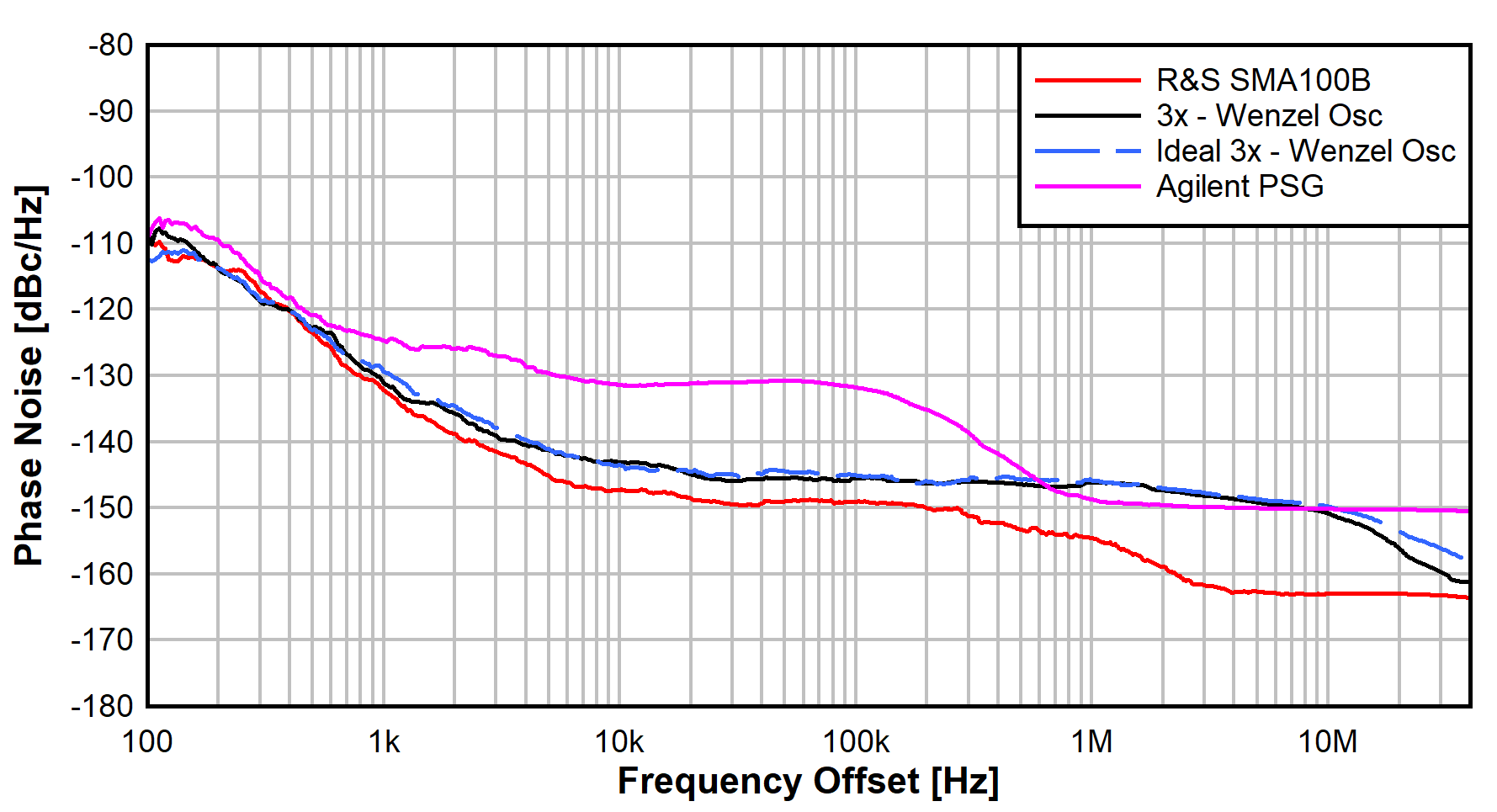

GUID-20220906-SS0I-TLCR-RKQD-VC9HVFBGJTV8-low.png图 4-2 1474.56MHz 信号的相位噪声比较
正如预期的那样，SMA100B 在 1474.56MHz 时提供最佳输出。3 倍 Wenzel 振荡器性能也相当好。当输入性能下降 20 * log (n) 时（其中 n = 3，为乘数），其扫描与理想响应几乎相同。与先前一样，倍增 Wenzel 方法比 Agilent PSG 明显更好。

表 2-2：1474.56MHz 时的积分 RMS 抖动

频率

吸电流

RMS 抖动

1474.56 MHz

R&S SMA100B

8.1fs

Wenzel 振荡器 - 3x

22.2fs

Agilent PSG

35.4fs
