5.4 TLV320ADC5140/PCM5140-Q1 的 DRE 性能

图 5-2 和图 5-3 展示了启用/未启用 DRE 的 THD+N 测量结果。启用了 DRE（DRE 阈值设置为 -36dB）的测量图显示 DR 提高了 12dB，录音距离和灵敏度也提高了四倍。

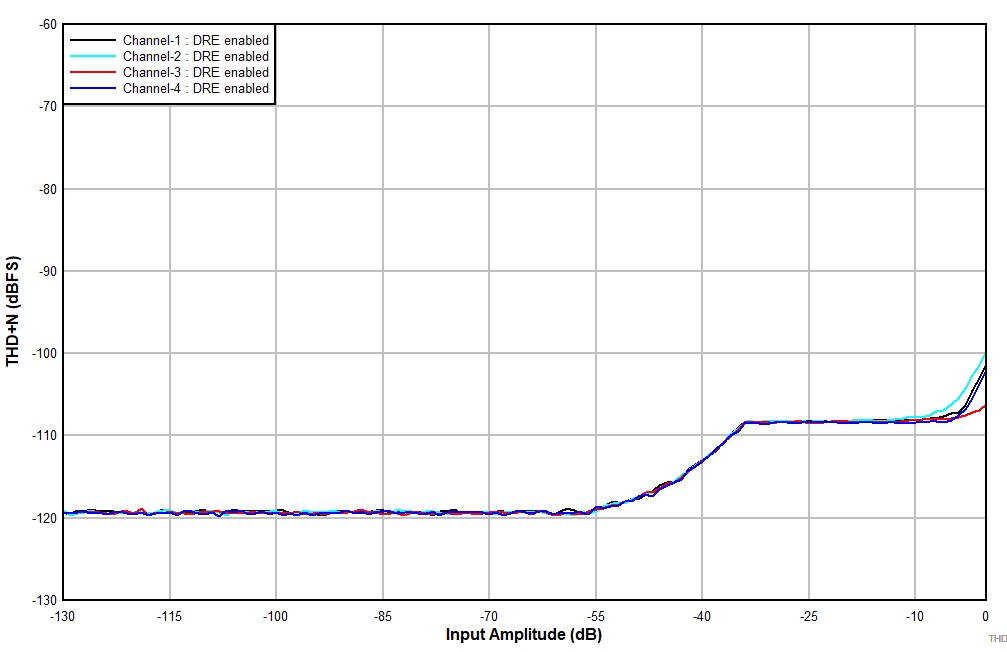

GUID-33851409-A800-4EB9-8A1A-A7BFAD5C10BB-low.gif图 5-2 启用 DRE 的 THD+N 性能测量结果
GUID-E0BF034B-08B6-4412-8BAF-3409E03249C5-low.gif图 5-3 禁用 DRE 的 THD+N 性能测量结果
