5.4.4 QepOnClb 仿真波形

本节提供了 QEP 实现的仿真。更多有关 CLB 仿真的信息，请参阅 CLB 工具用户指南 https://www.ti.com/lit/pdf/SPRUIR8。

注：
  1. QEP-A/B 输入激励由 CLB 逻辑块 4 生成，用到了一个计数器和两个 FSM，如图 5-5 中所示。每个 FSM 的 e0 输入发生改变时，s0 输出会进行切换。FSM 模块的输出连接到逻辑块 1 仿真输入 in3 和 in5。
  2. 仅显示位置计数器的最后 5 位，以方便读取。
  3. 此示例指定的位置上限 MAXPOS 为 0xD。

GUID-20211213-SS0I-XXQZ-J6KR-5SBJ5KGHHLMV-low.png图 5-5 QepOnClb 仿真激励

图 5-6 和图 5-7 展示了正向运动仿真。match1 (MAXPOS) 输出接回计数器的复位（显示为橙色）。计数器达到 MAXPOS 时，下一个 CLB 时钟将复位为 0。

GUID-20211213-SS0I-HNXC-7RBH-HXHR3STTWKM6-low.png图 5-6 QepOnClb 正向仿真波形
GUID-20211213-SS0I-NZJC-VJMS-MRMKLB98NW49-low.png图 5-7 QepOnClb 正向 MAXPOS 仿真

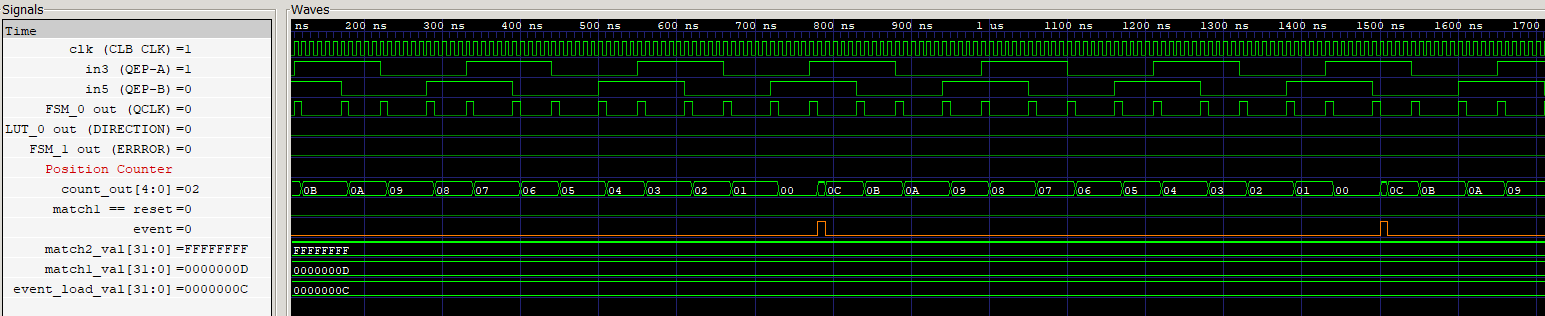

图 5-8 和图 5-9 展示了反向运动仿真。match2 输出接回计数器的事件输入。如果计数器转换小于零 (0xFFFFFFFF)，负载值 (MAXPOS -1) 将载入计数器。

注： 仅显示位置计数器的低 5 位，以方便读取。0x1F 对应于 0xFFFFFFFF。

GUID-20211213-SS0I-7SPC-X8DF-X95FMQ1L7ZRQ-low.png图 5-8 QepOnClb 反向仿真波形
GUID-20211213-SS0I-ZNJV-VTC6-9GBXNPTZFDKJ-low.png图 5-9 QepOnClb 反向 MAXPOS 仿真

图 5-10 展示了 QEP-A/B 同时转换时，错误检测信号为高电平。

GUID-20211213-SS0I-84D9-TVJJ-5V0GPL4G3LJT-low.png图 5-10 QepOnClb 错误检测仿真波形
