6.2 平行指

平行指（GND-传感器）拓扑符合边缘电容原则。此拓扑传感器 Z 轴灵敏度很高（请参阅 图 6-2），可应用于液位感应。在传感器和接地板之间靠近边缘的部分，电场线更加明显。电容计算不像简单的平行板形式那样直接，但传感器的灵敏度会随着传感器大小的增加而增加（非线性）。在主传感器和 GND 电极的后侧进行了屏蔽，具有朝向目标的方向性。

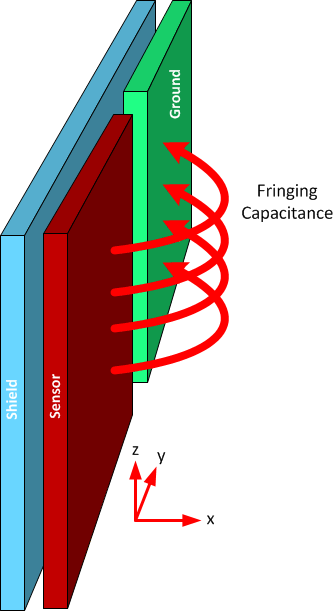

GUID-E2D8FB92-1FEC-45E6-936B-D9896DE2286A-low.gif图 6-2 平行指（GND-传感器）拓扑

可通过平行指设计若干种配置变化。图 6-2 显示了 GND-传感器配置。多个传感器和接地电极可交错放置，实现中央接地或传感器对称，如图 6-3 所示。若要实现沿电极宽度的宽方向性需要中央接地，可提供最广泛的响应。若要实现沿电极宽度的高方向性需要中央传感器电极，还可提供最灵敏的响应。梳型配置如图 6-4 所示，由这两种变体组成，宽和高方向性均非常有效。梳型配置通常用于雨水传感器应用，以及需要较大感应区域和高灵敏度/分辨率的应用。

GUID-72409FE6-239E-4CD7-AFEF-11A5878D36FF-low.gif图 6-3 中央接地，中央传感器对称
GUID-70461CF9-5588-4C21-8568-7033BED46942-low.gif图 6-4 梳状传感器设计
