3.2 将 CC3220-OV788 设置连接到 AP

首先必须为摄像机配置一个接入点，以启用本地网络上的流媒体功能。有关配置的说明如下：

  1. 将 CC3220 LaunchPad USB 连接至 PC。
  2. （可选）打开连接到 CC3220 COM 端口的串行终端。Omnivision 调试端口具有以下设置：
    • 每秒比特数：115200
    • 数据位数：8
    • 奇偶校验: 无
    • 停止位数：1
    • 流量控制：无

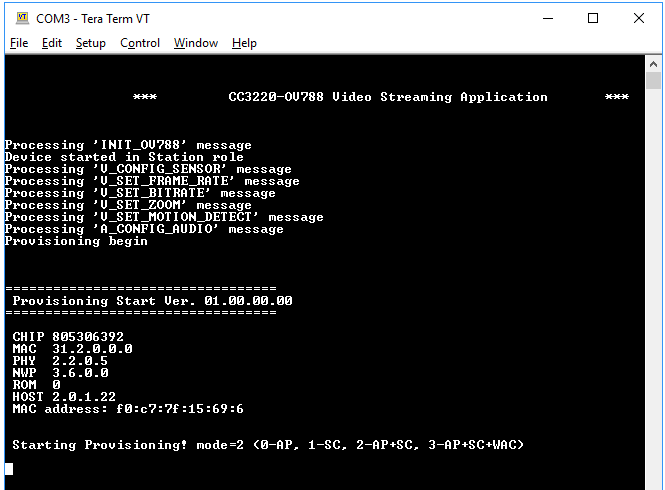

    重置 CC3220 LaunchPad，图 3-2 在终端中显示 CC3220 是否无法在 10 秒后连接到 AP：

    GUID-1299C653-CC64-44FE-B54A-DA9C892E2CC6-low.png图 3-2 开始配置
  3. 启动 Wi-Fi Starter Pro 应用，然后开始配置。请参阅 Wi-Fi Starter Pro 手册以了解详细信息。图 3-3 显示了成功配置的结果。
    GUID-569685B7-CE00-4C7C-B1A3-7314470543B2-low.png图 3-3 配置成功
  4. 如果使用串行终端，请重置该参考板并记下连接到接入点后分配给摄像机的 IP 地址，如图 3-4 所示。
    GUID-A20D998E-3406-40D4-847A-E79150414D0E-low.png图 3-4 摄像机 IP 地址
  5. 或者，可以使用 iOS™ 版 Bonjour 或 Android™ 版 Bonjour Browser 通过 MDNS 设备发现功能来发现 IP 地址，如图 3-5 和图 3-6 所示。
    GUID-DAC75F06-B9E5-47E3-8785-AB01E5BF6AE8-low.png图 3-5 mDNS 设备发现
    GUID-8633A0D4-8456-44C5-AE5F-29762FAA8E58-low.png图 3-6 来自 mDNS 的 IP 地址
