5.8 典型特性

除非另有说明，否则 VDD = 12V、INx = 3.3V、ENx = 3.3V、TJ = 25°C 且空载

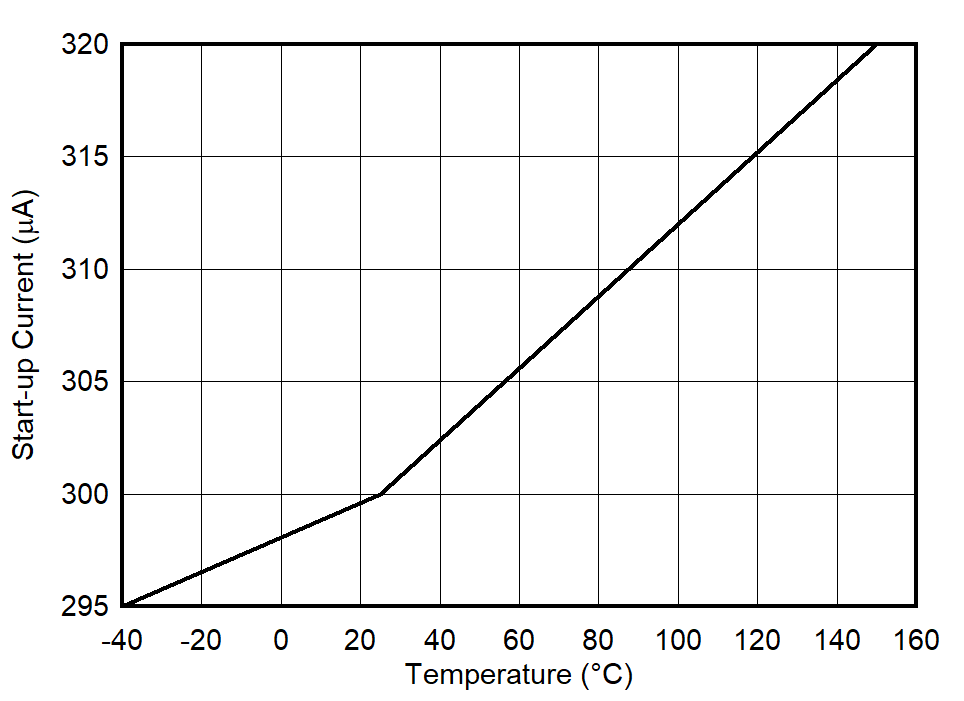

UCC27524A 启动电流和静态电流
图 5-3 启动电流和静态电流
UCC27524A 静态电源电流（输出处于直流导通或关断状态）
图 5-5 静态电源电流（输出处于直流导通或关断状态）
UCC27524A VDD UVLO 阈值
图 5-7 VDD UVLO 阈值

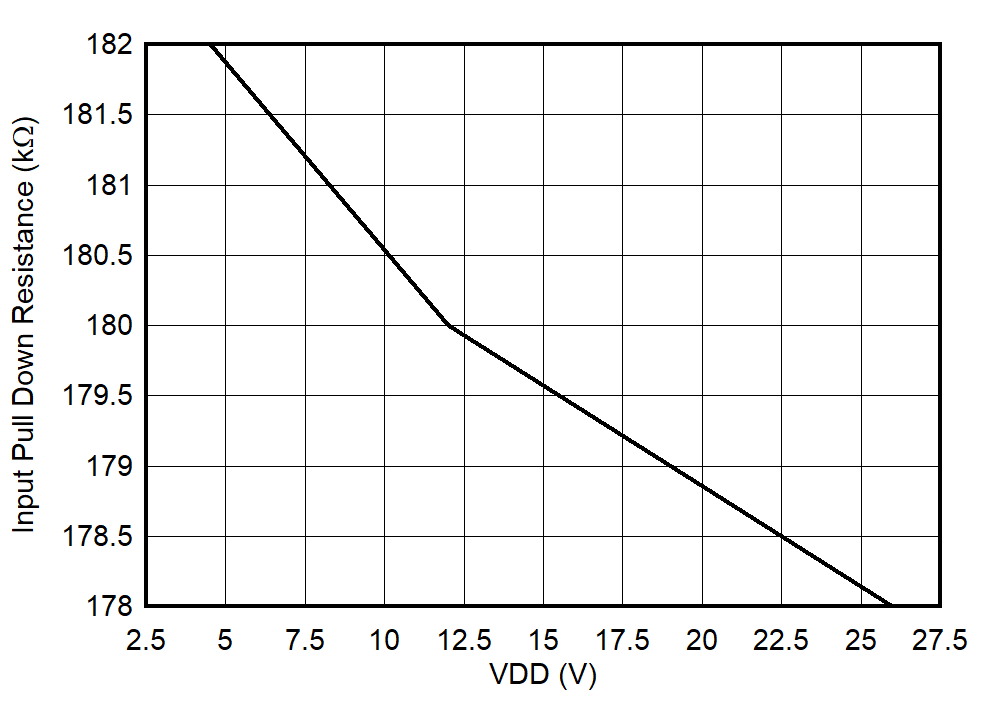

UCC27524A 输入下拉电阻
图 5-9 输入下拉电阻

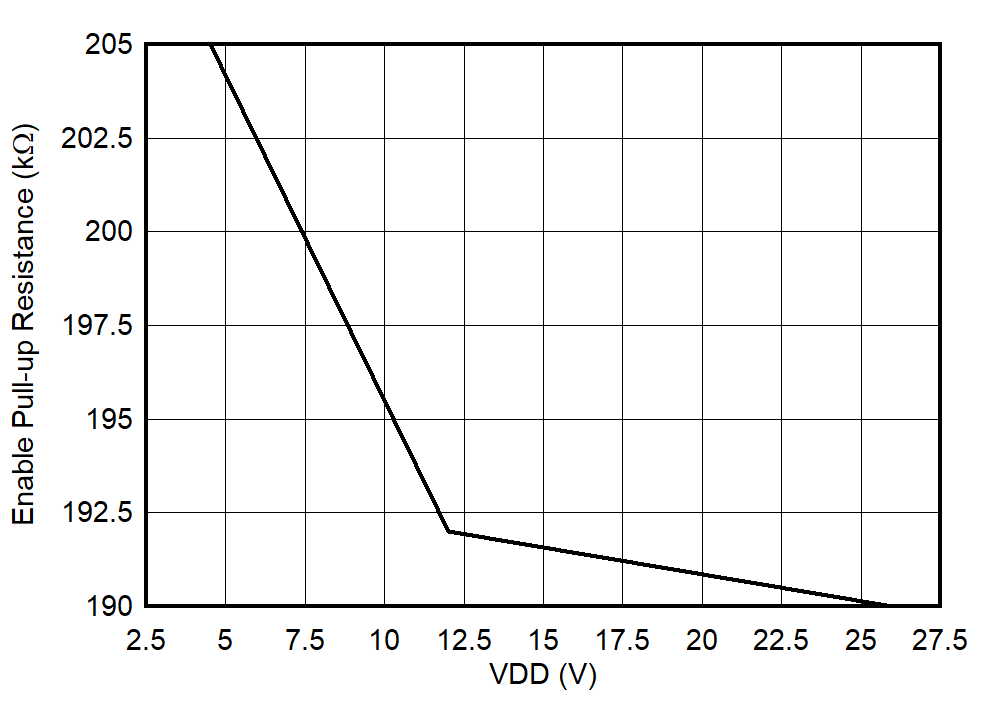

UCC27524A 使能上拉电阻
图 5-11 使能上拉电阻

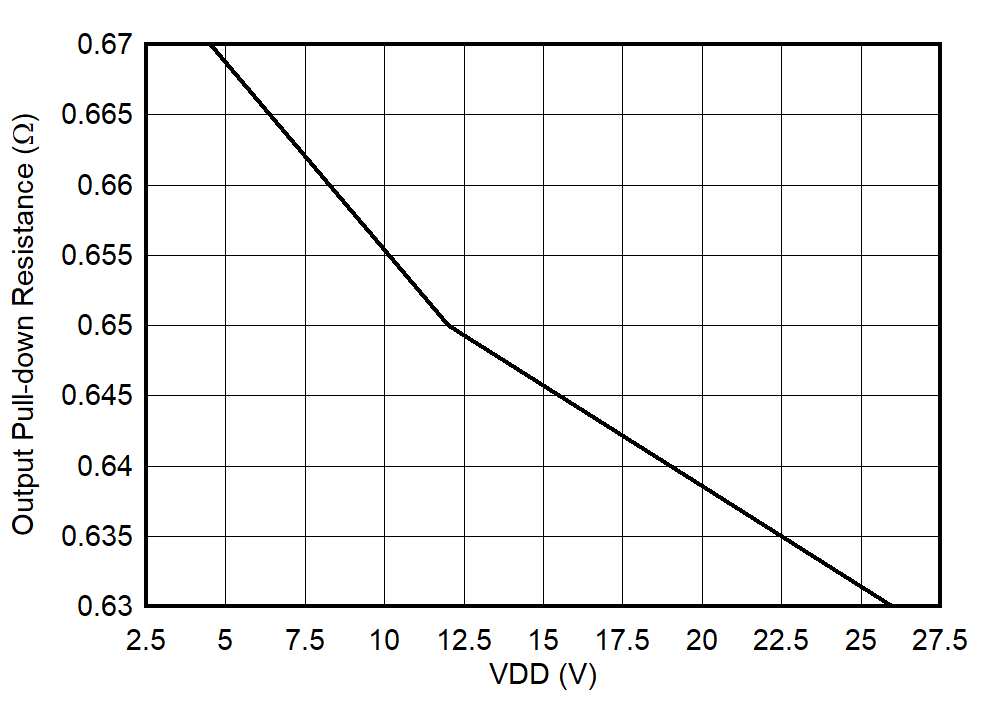

UCC27524A 输出下拉电阻
图 5-13 输出下拉电阻
UCC27524A 输出下降时间与 VDD 间的关系
CLOAD = 1.8nF
图 5-15 输出下降时间与 VDD 间的关系
UCC27524A 输入到输出上升（导通）传播延迟与 VDD 间的关系
CLOAD = 1.8nF
图 5-17 输入到输出上升（导通）传播延迟与 VDD 间的关系
UCC27524A 输入传播延迟与温度间的关系
CLOAD = 1.8nF
图 5-19 输入传播延迟与温度间的关系
UCC27524A 使能到输出下降传播延迟
CLOAD = 1.8nF
图 5-21 使能到输出下降传播延迟
UCC27524A 关断和下降延迟匹配
图 5-23 关断和下降延迟匹配
UCC27524A 峰值灌电流与 VDD 间的关系
图 5-25 峰值灌电流与 VDD 间的关系
UCC27524A 工作电源电流（两个输出均处于开关状态）
图 5-4 工作电源电流（两个输出均处于开关状态）
UCC27524A 禁用电流 (EN = 0V)
图 5-6 禁用电流 (EN = 0V)
UCC27524A 输入阈值
图 5-8 输入阈值
UCC27524A 使能阈值
图 5-10 使能阈值
UCC27524A 输出上拉电阻
图 5-12 输出上拉电阻

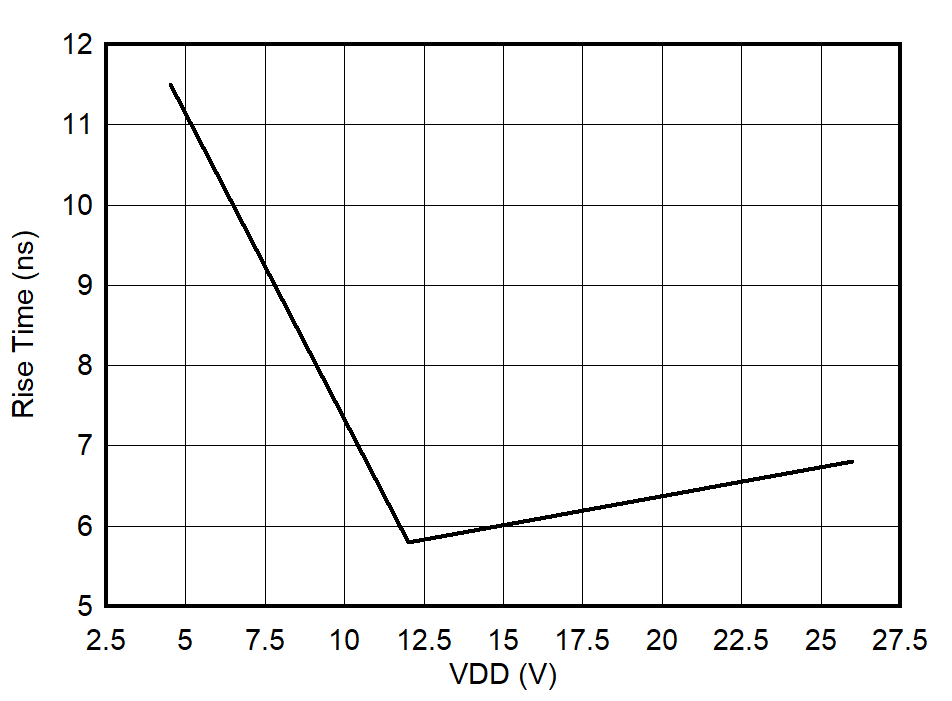

UCC27524A 输出上升时间与 VDD 间的关系
CLOAD = 1.8nF
图 5-14 输出上升时间与 VDD 间的关系
UCC27524A 输出上升和下降时间与温度间的关系
CLOAD = 1.8nF
图 5-16 输出上升和下降时间与温度间的关系
UCC27524A 输入到输出下降（关断）传播延迟与 VDD 间的关系
CLOAD = 1.8nF
图 5-18 输入到输出下降（关断）传播延迟与 VDD 间的关系
UCC27524A 使能到输出上升传播延迟
CLOAD = 1.8nF
图 5-20 使能到输出上升传播延迟
UCC27524A 导通/上升延迟匹配
图 5-22 导通/上升延迟匹配
UCC27524A 峰值拉电流与 VDD 间的关系
图 5-24 峰值拉电流与 VDD 间的关系
