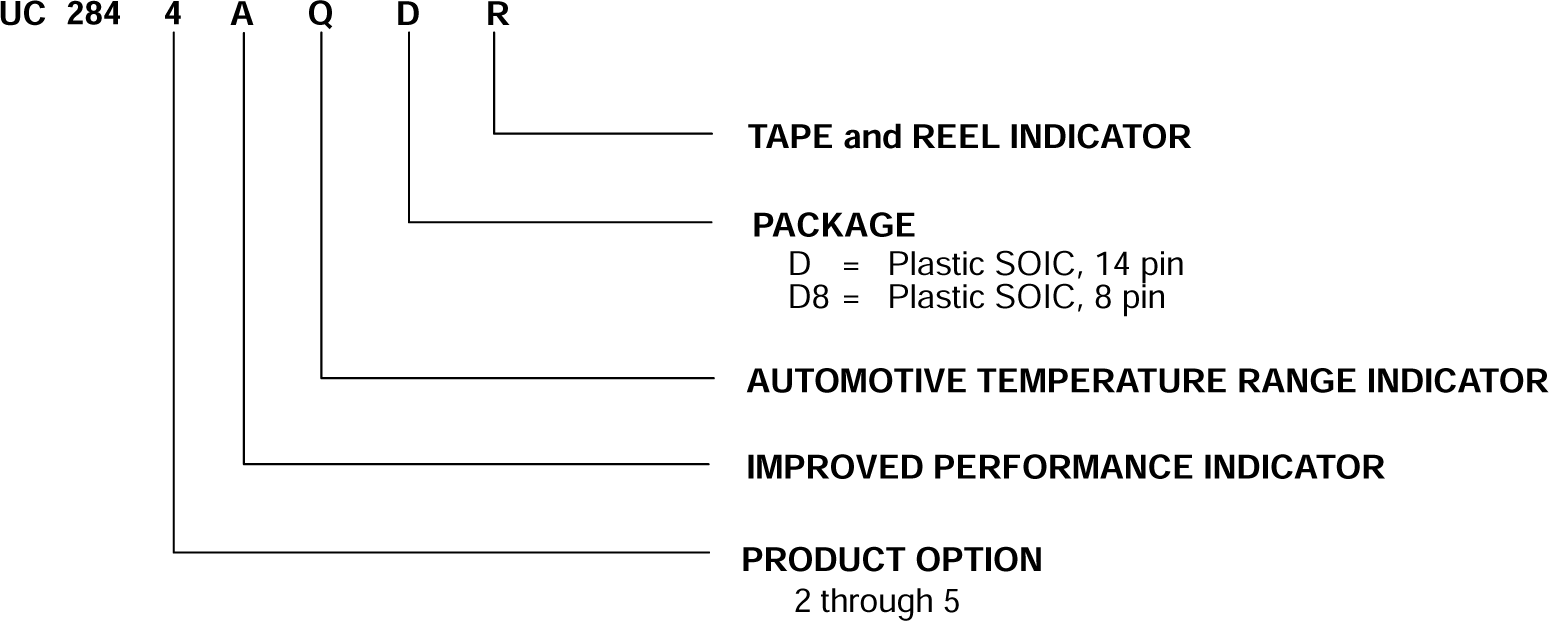

订购信息

3 说明

UC2842A/3A/4A/5A 系列控制 IC 是与 UC2842/3/4/5 系列引脚对引脚兼容的改进版。该系列提供了控制开关模式电源电流模式所必需的功能，并且具备下述改进的特性。启动电流被设计为小于 0.5mA。振荡器放电电流调整为 8.3mA。欠压锁定期间，输出级可在 VCC 高于 5V 时以低于 1.2V 的电压灌入至少 10mA 的电流。

该系列各成员之间的差异如下表所示。

封装信息
器件型号 封装(1) 封装尺寸(2)
UC2842A、UC2843A、UC2844A、UC2845A D（SOIC，8） 4.90mm × 6.00mm
D（SOIC，14） 8.65mm × 6.00mm
(1) 有关所有可用封装，请参阅节 11。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
器件信息
器件型号(1) UVLO ON UVLO OFF 最大占空比
UC2842A 16V 10V <100%
UC2843A 8.5V 7.9V <100%
UC2844A 16V 10V <50%
UC2845A 8.5V 7.9V <50%
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
